Правильная разводка труб в ванной комнате — выбираем из 3 основных типов

Глобальные работы по замене водопроводных и канализационных труб неизбежны при капитальном ремонте ванной. Как же расположить и подключить трубы, чтобы на долгие годы перестать бояться протечек и наслаждаться комфортом?
Всю систему труб, как водопроводных, так и канализационных, а также сантехнику, смесители, счетчики на воду и фильтры грубой очистки, запорную арматуру и соединительные элементы (фитинги) называют разводкой.

Виды разводки
Существует всего 3 системы разводки труб:

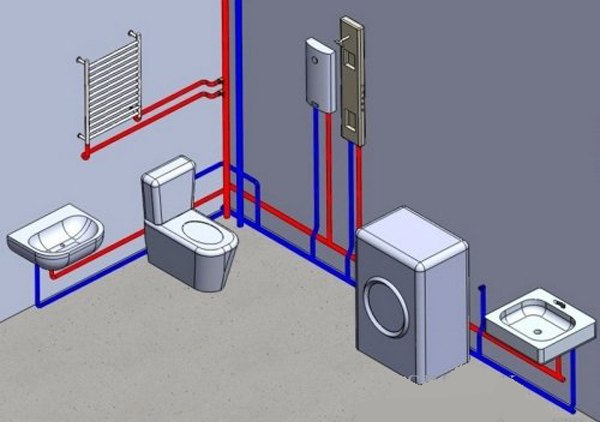

Последовательная, наиболее распространенная в типовых квартирах, где труб и точек подключения немного. Все потребители подключаются к одной трубе посредством тройников. Разводка в ванной, собранная по такой схеме, более компактна, соединений (а, значит, и возможных мест протечки) в ней меньше. Еще один плюс – невысокая общая стоимость и простора сборки. Однако при последовательной схеме неизбежно происходит падение давления при включении нескольких кранов или приборов.
Коллекторная используется в квартирах и домах, где предусмотрено подключение большого количества точек водозабора: несколько раковин и унитазов, ванна или джакузи, стиральная, посудомоечная машины, бойлер или котел. При этой схеме в структуре разводки присутствуют коллекторы для холодной и горячей воды, подключенные к водопроводу, они не допускают падения напора воды в системе. От них уже вода по отдельным трубам поступает непосредственно к сантехническому или бытовому прибору, ее подачу можно перекрыть для любого потребителя без ущерба для остальных.
Смешанная, когда часть приборов подключены через коллектор (например, стиральная и посудомоечная машины, ванна), а часть – последовательно.
По способу прокладки разводка бывает:
открытой, когда все трубы расположены вдоль стен, на виду. При этом способе обслуживать и заменять их просто, а само прокладывание не требует проведения ремонта.
скрытой, при которой трубы спрятаны в стены (как описано тут). Этот способ более трудоемок и требует качественного соединения деталей, однако ванная комната выглядит современнее и красивее. Трубы укладываются в предварительно прошторбленные каналы, а перед этим, желательно, и в гофру.
комбинированной, когда трубы закрыты коробом или фальш-панелями.

Выбор материала и тонкости работы
При проведении современного ремонта абсолютное предпочтение отдается водопроводным и канализационным трубам из полипропилена. Для их соединения потребуется специальный инструмент, зато они будут надежными и долговечными. Также полипропилен устойчив к коррозии, и внутри таких труб не скапливаются отложения и ржавчина. При отсутствии инструмента можно сделать разводку металлопластиковыми трубами, которые собираются при помощи фитингов — вот по этой инструкции. Для последовательной разводки, помимо фитингов, понадобятся тройники для подключения сантехники и бытовых приборов. Диаметр канализационных труб для раковин и ванной – 50 мм, для унитаза – 100 мм.
Если выбрана коллекторная схема разводки, то стоит предпочесть коллектор с запорными вентилями, тогда можно будет перекрывать подачу воды к каждому конкретному потребителю. Эти устройства выпускаются с различным количеством выходов, от 2 до 4, и их можно объединять в группы. На холодную и горячую воду устанавливаются отдельные коллекторы.

Советы для качественной разводки труб:
Перед сборкой нужно еще раз проверить целостность труб, соединительных элементов, вентилей, а также их количество.
При прокладке канализационных труб по горизонтали, например от ванной или стиральной машины, нужно предусмотреть их уклон в 2-4 см на каждый метр длины по направлению к стояку.
Трубы при наружной схеме разводки необходимо крепить к стене хомутами, располагая их друг от друга на расстоянии около 10 диаметром трубы. Использовать лучше хомуты из пластмассы или металла с резиновыми уплотнителями, чтобы труба фиксировалась не слишком жестко.
Канализационные трубы не могут изгибаться на 90 градусов или располагаться строго параллельно полу, это приводит к засорам.

Разводка для вашей ванной
Проще всего сделать последовательную разводку. Это оптимальный по времени и экономичности вариант, если вы живете в квартире: труб понадобиться всего 2, а не 4 и более, как при коллекторном подключении. К тому же спрятать такую разводку в небольшой ванной типовой квартиры проще.
Перед покупкой труб и комплектующих необходимо сделать план санузла с размерами и расстояниями между приборами и проект разводки, чтобы точно высчитать метраж труб и количество соединений, тройников, вентилей и т.п. Начинается внутриквартирная разводка от стояков двумя вентилями на трубы с горячей и холодной водой, далее устанавливаются фильтры грубой очистки, счетчики на воду. На трубе с холодной водой далее следует тройник, от которого идет отвод на унитаз.
Если вы решили установить дополнительные фильтры (например, смягчающие воду), то делается это на данном этапе. Затем идут по очереди отводы на раковину и ванную, в зависимости от их расположения в помещении. Смеситель для ванной крепится на отвод, который приваривается или прикручивается непосредственно к трубам, смеситель на раковине обычно подключается через гибкие шланги. Далее следуют отводы на стиральную машину, на кухонную раковину.
При скрытой или комбинированной разводке в местах вентилей, счетчиков, крупных узлов нужно предусмотреть смотровые лючки для ревизии.
Выполнять сложную разводку новичку может оказаться не по силам. Некачественная сборка может привести к протечкам и ущербу, как в своей квартире, так и в соседней, поэтому работу лучше доверить профессионалам.
