Стропильная система мансарды своими руками

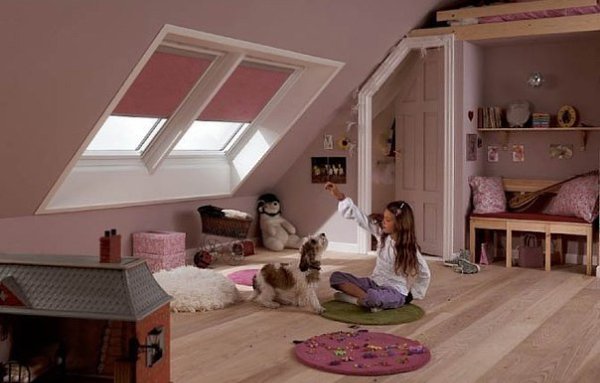

Мансарда является рациональным использованием площади чердачного помещения. Стропильная система мансардной крыши составляет несущий каркас стен, потолка и крыши, поэтому к ее возведению нужно отнестись серьезно.

Если стропильная система мансарды будет собираться своими руками, в первую очередь вам необходимо решить, какая схема строительства будет наиболее оптимальной. Это зависит от ее назначения: будет ли она жилой или нет. Высота колеблется от 2,5 м до 3,5 м. Стропильная система мансарды должна иметь угол наклона 30 – 60. Не забудьте про оконные проемы на скатах кровли. Стропила мансарды должны выдерживать нагрузку от ветра, снега, собственный вес, окна и кровлю.

Материалы, выбранные под монтаж ломаной крыши, должны быть устойчивыми к перепадам температур и влажности. Самый популярный и доступный по цене материал – это дерево. Лучше всего выбирать хвойные породы: сосну, ель. Кроме того, конструкция мансардной крыши может быть собрана из клееного бруса, который обладает меньшей удельной массой. Длина прогона возможна больше обычной. Также преимущество клееного бруса в особой прочности независимо от направления волокон. В отличие от обычного деревянного бруса, здесь не нужна пропитка антисептиками от грибов и плесени и антипиренами.

Стропильная система мансарды большого дома может быть собрана из облегченных металлоконструкций. Легкие стальные тонкостенные конструкции (ЛСТК) обходятся дорого. Однако они долговечны, быстро собираются и просты в техническом обслуживании.
Виды мансардной крыши
Двускатная крыша образована двумя, направленными в разные стороны, скатами.
Ломаной мансардой называется крыша из двух ломаных скатов.
Вальмовая конструкция состоит из двух трапециевидных скатов, расположенных по длинным сторонам постройки, и двух треугольных скатов – по коротким.
Полувальмовая установка предполагает, что торцевой скат срезает только нижнюю или верхнюю часть крыши.
Схема купольной (конической) мансардной крыши используется при строительстве зданий круглой или многоугольной формы.
Сводчатое устройство крыши имеет вид дуги или параболы, подходит для прямоугольных зданий. Для хозяйственных построек используется крайне редко.

Стропильные системы ломаной мансарды

Стропильная система мансарды включает такие виды, как наслонные и висячие стропила. Рассмотрим их на примере ломаной мансардной крыши. Наслонные стропила образованы стеной и нижним скатом крыши и представляют собой прямоугольный треугольник. Висячие стропила состоят из верхних скатов кровли и потолочной балки. По низу висячих стропил необходимо сделать затяжку (ригель), когда расстояние между двумя стенами по ширине не превышает 8 м. Она, как правило, впоследствии и послужит для подвешивания потолка. Если между стенами расстояние более 8 м, то конструкция ломаной крыши мансарды включает монтаж бабки с подкосами, то есть вертикальной стойки, на которую крепится конек.

В наслонных стропилах зачастую требуется установка подкосов к нижнему скату, так чтобы стропильная система мансардной крыши была более прочной. А стропильные ноги упираются на мауэрлат. Если свес карниза слишком сильный, мауэрлат не устанавливают. В таком случае необходимо сделать так, чтобы стропильные ноги упирались на балки. Если балка перекрытия выступает за стены, то подкосы нужны обязательно. Конструкция стропил ломаной крыши может включать схватки, которые усиливают сопротивление досок и не дают им прогнуться. Схватки соединяют наслонные стропила нижних скатов.

Стойки наслонных стропил под опорой имеют балку перекрытия, которая может быть выполнена из различных материалов. К ним относятся деревянные брусья, железобетонные плиты, металлические конструкции. Стойки врезают в балку на 1/3 ее сечения. Снять нагрузку с балок перекрытия помогут дополнительные стойки, которые нужно установить в месте, где пересекаются подкос и стропильная нога, один конец прикрепив к балке. Осуществляя монтаж нижних стропил ломаной мансардной крыши, учитывайте ветровую нагрузку и вес верхних скатов. Поэтому используйте проволочные скрутки и анкерные соединения.

Монтаж

На практике часто используется схема ломаной стропильной системы, представляющая собой скатную крышу с переменным углом наклона. Возьмем ее за образец. Скачать фото можно в интернете. Монтаж необходимо начать с установки мауэрлата. Стропильная система мансарды с двускатной крышей опирается на мауэрлат с двух сторон, в местах наклона стропил. Для мауэрлата берут прочный брус 100*150 мм, который распределяет нагрузку от стропил на стены и привязывает к ним крышу. Между брусом и верхом стены укладывается рубероид, выполняющий гидроизоляционную функцию. Сам брус крепится к стене на цемент или на шпильки. Для большей прочности шпильки размещают между стойками стропил. Отверстия нужно сверлить строго под размер шпильки. Когда устройство мауэрлата почти закончено, закрепите его гайкой и шайбой.

В строительстве ломаной мансардной крыши широко распространена схема, в основе которой лежит П-образная конструкция ферм. Специалисты утверждают, что монтаж такой фермы легче сделать на земле, а затем поднять ее наверх. Собираете каркас в виде буквы “П” из брусьев 100*100 мм или досок 50*150 мм. Количество определяет расстояние между ними. Учитывайте, что шаг стропил составляет 0,6-2 м. Чем меньше шаг, тем большую нагрузку способна выдержать вся установка. Сначала ставите крайние фермы, по коньку выравниваете уровень и ставите остальные. Между собой фермы скрепляют ригелем, который послужит основой потолка. Стойки нужно ставить строго вертикально и в одной плоскости. Устройство фермы – оптимальный вариант для построек шириной до 6 м. Если между несущими стенами 6-12 м, то схема мансарды должна включать промежуточную опору. Верхние части ферм и стропильных ног соединяются прогоном.

Чтобы мансарда (стропильная система) была надежной и прочной, доски и брусья для нее нужно выбирать ошкуренные, высушенные, влажностью не более 18% и без сучков, которые могут дать трещины. Для стыковки и крепежа используйте уголки, скобы, накладки, металлические зубчатые пластины.

Схема для гидроизоляции: стропило – утеплитель – гидроизоляционная пленка – контррейка – кровельный материал (профилированный лист, металлочерепица, ондулин, битумная черепица). Шумоизоляция может быть сделана отдельно или через утеплитель.

Устройство обрешетки зависит от кровельного материала. Если для кровли вы выбрали мягкий материал, как, например, битумную черепицу, то обрешетку нужно делать сплошной из досок или ОСБ-плит. Если покрываете крышу шифером, профнастилом, металлочерепицей, то между досками необходимо оставлять расстояние 30-40 см. Для обрешетки подойдут обрезные доски 50*150 мм, которые крепят на саморезы по дереву. При большой поверхности крыши и малом угле наклона на нижние ряды кровли устанавливают снегозадержатели.
