Плинтусный радиатор отопления — новинка, заслуживающая внимания

Вопросы обогрева жилья в нашей стране стоят очень остро, поскольку большая ее часть расположена в климатических поясах с холодными, а на севере – и с суровыми зимами. Поэтому большое внимание уделяется устройству систем отопления. Наиболее часто в настоящее время используются такие системы как: водяное и электрическое отопление с помощью радиаторов; теплые водяные и электрические полы.

Но у каждой их этих систем есть свои недостатки:

Радиаторное отопление, обеспечивая нагрев воздуха в помещении, не может обогреть полы, так как за счет конвекции теплый воздух поднимает вверх. Поэтому в комнате может быть даже душно, но ноги все равно мерзнут.

Теплые полы позволяют решить проблему «холодных ног», но требуют проведения специальных монтажных работ. Обычно их устанавливают во время серьезного ремонта в доме. К тому же при поломках систем теплого пола для поиска аварийного участка и последующего ремонта приходится демонтировать все половое покрытие.
Не так давно появилась новая возможность устройства отопления
– плинтусные радиаторы.
Плинтусный радиатор – что это такое На самом деле этот способ отопления запатентован еще в начале 20-го века русским инженером-теплотехником В.А. Яхимовичем. Тогда эта система получила название «паробетонное отопление».

Суть системы заключалась в размещении стальных труб, по которым подавался пар, вдоль стен, у самого пола. Затем коммуникации закрывали слоем гипса или бетона, а иногда и деревянными накладками. В нашей стране этот способ тогда не прижился, а в Европе получил широкое распространение под названием «панельное отопление».

Преимуществами этого способа являются: безопасность при эксплуатации (исключены ожоги при прикосновении к трубам, поэтому в Советском Союзе эту систему иногда использовали для отопления детских учреждений); равномерность обогрева помещения; дешевизна в сравнении с электрическим и даже водяным отоплением. Но есть и недостатки: сложность монтажа; отсутствие возможности ремонта без разрушения ограждающих трубы конструкций.

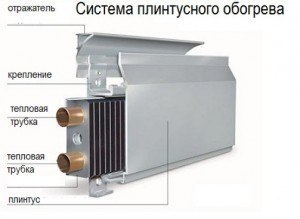

Плинтусная система отопления является усовершенствованной версией паробетонного отопления. Монтаж системы производится не в толщу стены, а возле пола, вместо обычного плинтуса. Функционирует такое отопление аналогично системе «теплый пол»: две оребренные медные трубки располагают внутри окрашенного алюминиевого декоративного корпуса; в качестве нагревателя используется жидкостный теплоноситель или электрический ТЭН. Прибор привлекательно выглядит, компактен, может быть вписан в интерьер любого стиля. Пока плинтусное отопление чаще используется в зданиях общественного или коммерческого назначения.
В жилых помещениях встретить такие приборы пока можно редко, но в связи с быстрым развитием и совершенствованием подобных систем, вскоре они и здесь завоюют признание. Эффективность прибора обусловлена «эффектом Коанда», который состоит в том, что за счет образующего у поверхности низкого давления, поток горячего воздуха «прилипает» к стене, передавая ей тепловую энергию. Последующее равномерное распределение тепловой энергии по помещению идет уже от поверхности стен, создавая в комнате комфортный микроклимат. Принцип работы радиатора Радиаторы плинтусного отопления монтируют вдоль внешних стен дома. В алюминиевом коробе, образованном планками, предусмотрены 2 горизонтальные щели. Одна из них находится в верхней части у самой стены, а вторая у пола. Проникающий внутрь короба холодный воздух нагревается и, как и при работе любого отопительного прибора, поднимается вверх. Но, подчиняясь принципу Коанда, он не рассевается, а распределяется вдоль поверхности стены, не уходя в атмосферу помещения, а нагревая материал стены. А затем уже стена равномерно излучает накопленное тепло подобно тому, как это происходит при отоплении ИК-обогревателями. Поскольку для нагрева помещения в данном случае конвекция не важна, то теплоноситель не требуется нагревать до слишком высоких температур. Гораздо важнее, чтобы радиаторы были изготовлены из материалов, имеющих высокую теплопроводность – каковыми и являются медь и алюминий. Во время работы максимальная температура нагретого алюминиевого короба обычно составляет не более +40 градусов, а поверхность стены нагревается не более, чем до 37. Виды плинтусного отопления На данный момент времени существует три типа плинтусного отопления: электрическое посредством мощных ТЭНов (мощность до 280 Вт/пог.м); при помощи жидкого теплоносителя, нагретого до температуры +85 градусов; инфракрасные системы. Жидкостное плинтусное отопление Система состоит из следующих комплектующих: Радиторный блок теплообменника представляет собой две медные трубки с закрепленными на них алюминиевыми или латунными ламелями, обеспечивающими конвекцию, и алюминиевый декоративный короб, который также служит для защиты трубок от повреждений. Распределяющий коллектор, представляющий собой две стальные трубки, предназначенный для ввода и вывода теплоносителя. Обязательно оборудуется сливными вентилями, отсекателями и воздухоотводами. Полиэтиленовые трубы, одетые в гофру, монтируемые вдоль стены или в пол. Через них жидкость поступает в систему и отводится из нее.

Рабочее давление в системе не должно превышать 3 атм. Особенностью водяного отопления является то, что оно крайне чувствительно к повышению текущего давления и гидроударам. По этой причине для приседининения к центральной системе нужно использовать не полиэтиленовые шланги, а медные или металлопластиковые коммуникации, которые крепятся при помощи пайки. Для большей безопасности системы, специалисты советуют использование промежуточного теплообменника, принимающего на себя все излишки. Это защити плинтусный прибор от высоких нагрузок и обеспечит его службу в течение всего гарантийного срока (10 лет) и даже дольше. Производители водяных плинтусных систем рекомендуют использовать контуры длиной не более 15 м – при этом система работает максимально эффективно.

Электрическое плинтусное отопление является воздушной отопительной системой. Устройство электроплинтуса примерно такое же, как и у жидкостного: ТЭН монтируют в нижнюю медную трубку; кабель питания, снабженный термостойкой оплеткой, протягивают через верхнюю трубку. Если внешне электрический плинтус выглядит практически так же, как и жидкостный, то монтировать его проще ввиду отсутствия труб, подводящих теплоноситель. Источником питания такого плинтуса может служить любая ближайшая электророзетка. Хотя электрический плинтус имеет хорошую влагозащиту, но все же он не предназначен для использования в помещениях с высоким уровнем влажности. Габариты установки таковы: длина составляет 1 – 2 м; ширина – 4 см; высота — 16 см. В комплекте имеются внешние и внутренние уголки и концевые заглушки их ПВХ.

Инфракрасные плинтусные системы работают по принципу ИК-обогревателей – нагревают не воздух, а предметы возле себя, а те, в свою очередь, равномерно нагревают помещение. Гарантия производителей на эти приборы также составляет 10 лет. Особенности использования плинтусного отопления У каждой отопительной системы имеются свои недостатки, у плинтусных радиаторов он тоже есть: Необходимость использования распределительного коллектора при ограниченной длине контура (15 м). Иначе эффективность системы заметно падает. Довольно высокая стоимость приборов – около 3000 руб/пог. м, обусловленная стоимостью используемых материалов. Необходимость привлечения профессионалов для производства монтажных работ. Требование максимально близкого расположения радиаторов к поверхности стены может привести к порче отделочного материала стен. На короб радиатора нельзя монтировать какие-либо декоративные накладки – они ухудшают теплоотдачу. Нельзя загораживать плинтусные приборы корпусной мебелью, это препятствует распределению тепла по стене и теплоотдаче стен.

Положительных свойств гораздо больше, что способствует расширению области использования подобных систем: Инфракрасное тепло положительно влияет на организм человека. Отсутствие потоков воздуха, присущих конвективным системам отопления, исключает взвешивание частиц пыли в помещении. Тепло распределяется равномерно, температура одинакова во всем объеме помещения. Пол и потолок никогда не мокнут, что исключает появление грибка и плесени. Невысокая температура теплоносителя позволяет существенно экономит на отоплении. Монтаж радиаторов проводится быстро. Малые габариты приборов улучшают интерьер помещений. Ремонт плинтусной системы отопления не требует демонтажа отделочных покрытий. Есть возможность оснащения системы терморегуляторами, что позволяет в каждом помещении создать наиболее комфортный микроклимат. Широкое распространение плинтусных отопительных систем объясняется тем, что в настоящее время создано множество новых материалов, снижающих теплопотери зданий через проемы и ограждающие конструкции. Именно это позволяет постепенно отказываться от традиционных конвекционных систем отопления в пользу более компактных и эффективных приборов лучистого отопления.
