Как правильно подключить розетку к электросети

Эта статья о том, как правильно установить розетку. На рынке имеется огромный выбор электрических розеток; они различаются по форме, размеру и типу подключения. В Европе наиболее часто используются розетки стандарта CEE 7/4 (тип F), а в Северной Америке распространены розетки типа NEMA 5-15 с отверстиями для двух плоских параллельных штырей и для заземления. Тем не менее, существует универсальная классификация электрических розеток: с заземлением и без заземления. В этой пошаговой инструкции мы покажем вам, как установить розетку европейского стандарта.

Подготовительные работы
Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

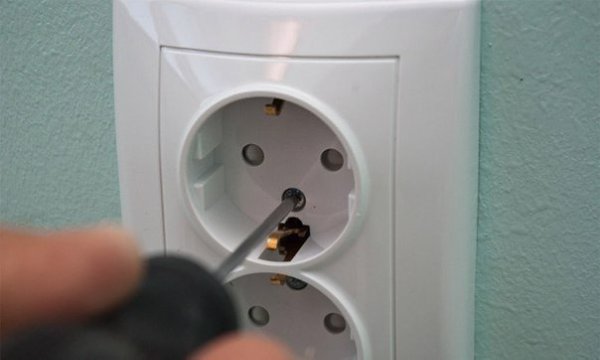

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Разборка розетки
Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Совет: Оставьте крепящие винты в отверстиях крышки, чтобы они не потерялись.
Разобранная розетка
Устройство розетки.

Подключение проводов и установка розетки
Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Совет: Самый простой способ зачистить концы проводов – использовать специальные клещи для удаления изоляции.
Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Как подключить розетку
Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали». После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подразетнике

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».
