Как подключить водонагревательный бак

Регулярные отключения горячей воды, приходящиеся, как правило, на самое жаркое время года заставляют многих из нас задуматься о покупке нагревательного бака (бойлера). Перед принятием окончательного решения (ещё до похода в магазин) желательно ознакомиться с особенностями этого оборудования и разобраться с тем, как подключается водонагревательный бак.

Сразу отметим, что перед покупкой водонагревателя вы должны определиться с подходящей для ваших условий моделью этого устройства.

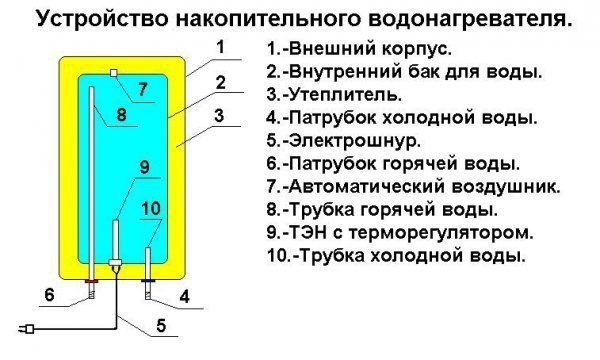

Если к вашему дому или квартире уже подведён газ, то предпочтение следует отдать обогревателю, работающему на газовом топливе. В противном случае лучше всего приобрести электрический бойлер, в котором вода нагревается при помощи встроенных в него электрических приборов – ТЭНов.
Мероприятия по обустройству водонагревателя

установка устройства по месту его постоянной эксплуатации;
подключение к магистрали водоснабжения;
подключение к электрической сети или к газовой магистрали (в зависимости от выбранного вами типа обогревателя).
Установка бойлера

Бойлер традиционно монтируется в ванной комнате неподалёку от центрального (магистрального) стояка, что позволяет получить требуемый напор циркулирующей в нём воды. Местом его крепления выбирается обычно капитальная стена, способная выдержать вес бака, заполненного водой. Иногда водонагреватель монтируют над туалетным бачком, если при этом он не мешает посетителям. После того, как решён вопрос о месте крепления бойлера, можно перейти к его установке.

Для установки водонагревательного бачка потребуется следующий набор инструмента:
перфоратор с буром или ударная дрель;
строительный уровень;
молоток, разводной ключ и плоскогубцы;
специальный паяльник для труб;
отвёртка.

В комплект водонагревателя должны входить специальные крепёжные элементы и планка, с помощью которых он навешивается в выбранном вами месте. Выставление точного положения устройства производится при помощи строительного уровня.

Процесс подключения водонагревательного бака включает в себя два этапа и предполагает подводку труб от магистрали водоснабжения и подключение к электросети (к газовой магистрали)

При решении вопроса о том, как подключить водонагревательный бак к водопроводу желательно использовать именно трубы, а не шланги, поскольку износ последних грозит неминуемым затоплением соседей снизу. Материал и установочные размеры этих труб должны совпадать с соответствующими характеристиками элементов действующей в вашей квартире водопроводной сети, что позволит вам сэкономить на переходниках.

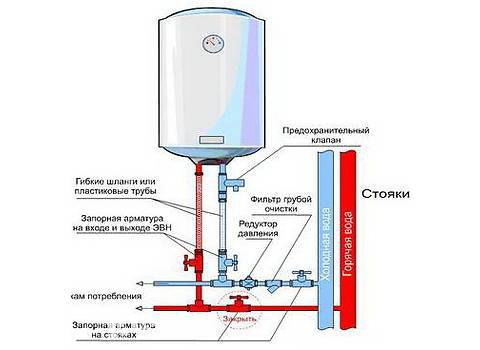

Бойлер должен оснащаться, кроме того, специальной запорной арматурой (шаровыми кранами, устанавливаемыми на входе и выходе водного канала), которые позволяют отключать его от водопроводной системы на период консервации. Не забудьте также установить сбросный обратный клапан, защищающий бак от избыточного внутреннего давления и не позволяющий ему оставаться полностью без воды. Без этого клапана включённые «на сухую» нагревательные элементы (ТЭНы) могут элементарно сгореть.

Сбросное отверстие обратного клапана подсоединяется непосредственно к дренажной системе с помощью специальной тонкой трубки (внешне напоминающей капельницу), которая крепится к отводящему избыток воды патрубку. Второй конец этой трубки можно завести либо в бачок унитаза, либо прямо в трубу канализационной системы. На входе холодной воды рекомендуется установить фильтр тонкой очистки воды, не позволяющий посторонним загрязнениям проникнуть в систему.

От стояка с горячим водоснабжением желательно отсоединиться совсем. Если же горячая вода отключается только на непродолжительное время – вам следует убедиться в герметичности вентиля, стоящего на отводе горячей воды и перекрываемого на время работы бойлера.

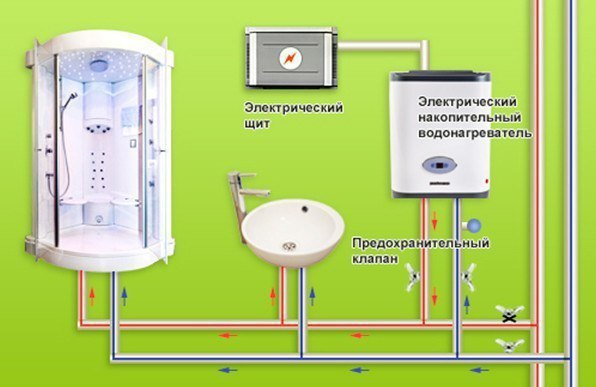

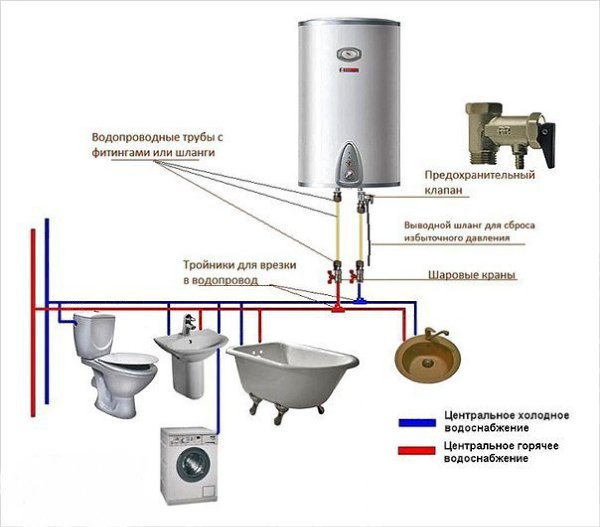

А теперь рассмотрим более подробно общую схему подключения бойлера к водопроводной сети:
Подключение канала холодной воды производится по направлению от трубы к водонагревателю (т.е. снизу вверх).
Сначала на трубу с помощью специального паяльного устройства напаивается кран, а затем таким же образом устанавливается переходник типа «пластик-гайка».
Следом за ним монтируется обратный клапан, препятствующий утечке воды из устройства и осуществляющий обратный её сброс при высоком давлении. Корпус обратного клапана закрепляется непосредственно на вводе в бойлер.
На выходе из водонагревателя устанавливается переходник типа «гайка-пластик», который присоединяется к крану; при этом сам кран подключается к трубе, ведущей к системе разводки горячей воды.
