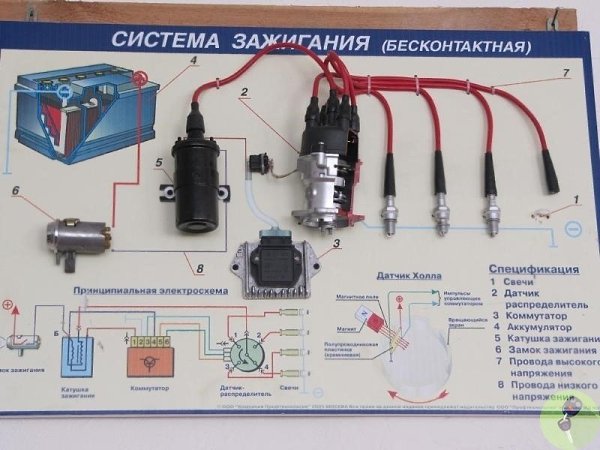

Диагностика высоковольтных проводов системы зажигания.
– Не забывай поставить лайк и тогда такие статьи будут выходить чаще.

Даже по внешнему виду провода высоковольтного типа становится понятно, что его назначение – работа в непростых ситуациях. Он должен противостоять силе, представляющей из себя большую разницу потенциалов. Она порой достигает отметки в 40 киловольт.

Провода в машине должны сохранять свою работоспособность в температурном диапазоне -30 — +100 градусов. Российские условия эксплуатации часто предусматривают температуры, выходящие за нижний предел. Иногда механическую прочность увеличивают искусственно. А делается это за счет хлопчатобумажной ткани, полимерной или капроновой.

Неисправности

Существует два вида основных неисправностей. Первый – разрыв электричества, второй – утечка тока. Первое часто встречается в месте, где соединяется металлический контакт провода с жилой, и остальными деталями системы зажигания. В местах, где происходит нарушение, может возникнуть нагрев и искрение, что ситуацию ухудшает еще сильнее. В худшем случае это может привести к тому, что металлические контакты выгорят, либо это произойдет с жилами.
Во время наступления низких температур провода становятся более жесткими, растет вероятность того, что их колпачки и изоляция повредятся. Из-за постоянной вибрации, которой сопровождается работа двигателя, места соединений значительно расшатываются. Из-за этого может ухудшиться контакт. Когда температуры высокие, это сказывается на свечных колпачках, поскольку они ближе всего размещаются к нагретым деталям. Часто они при снятии выходят из строя.

Спустя какое-то время элементы системы зажигания покрываются слоем из грязи и пыли, влаги и парой горюче-смазочных материалов, и это неизбежно. Особенно большой риск во влажную погоду. От влаги и грязи микротрещины также увеличиваются.

Проверка бронепроводов мультиметром

Принцип проверки основан на измерении сопротивления. Разница между бронепроводами не должна быть больше чем в 2-4 кОм. Для каждой модели автомобиля сопротивление проводов высокого напряжения имеет свое значение. Если оно не соответствует норме, то провода не пригодны к эксплуатации, и подлежат замене.

Прежде чем будет проводиться проверка высоковольтных проводов зажигания мультиметром, их следует осмотреть визуально на предмет явных повреждений, оплавления или нарушения изоляции.
После снятия провода, к обоим его концам подсоединяются щупы мультиметра. Полярность при измерении сопротивления не имеет значения. На приборе следует установить регулятор выбора режимов на измерение сопротивления, то есть в режим омметра.

В зависимости от модели мультиметра, диапазон измерений сопротивления может быть разным. В этом конкретном случае нас интересуют показания в диапазоне от 3-10 кОм. Если прибор не показывает никакого сопротивления, то провод однозначно непригоден к эксплуатации.

Отсутствие показаний омметра явно указывает на разрыв в проводе. Если проверка надежности подсоединения щупов результатов не дает, то такой провод заменяется. Среднее значение сопротивления должно быть ориентировочно около 5 кОм. На разных моделях двигателей этот показатель может отличаться. Но он будет близок к этому значению. Зачастую значение сопротивление конкретной марки проводов указывается на их изоляции.
