Школьники и студенты из Перми собрали умную лавочку

Арт-объект создан в рамках проекта «Архитектурные инновации на улице детства», где старшеклассники и студенты, с помощью профессиональных инженеров и архитекторов, создают удобную среду для себя на территории города.

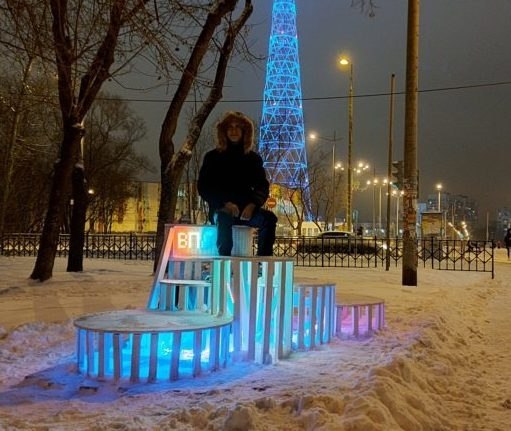

Школьники и студенты собрали арт-объект «Семь районов г. Перми». Он представляет собой семь круглых лавочек с названием районов, выполненных в формате карты города, где диаметр лавочки соответствует площади района, а высота плотности населения.

Все они имеют динамическую подсветку, выполненную из 900-1500 RGB светодиодов. На матрицу выходит информация про историю каждого района города и более 60 эффектов анимации. Управление объектом производится микроконтроллером NodeMcu.

Матрица имеет высоту 12 и ширину 125 RGB адресных светодиодов ws2812b, это позволяет выводить полноценный шрифт.

Авторы проекта использовали адресные светодиоды, так как это упрощает схему матрицы: все светодиоды подключаются последовательно.

Всего один выход микроконтроллера может управлять сразу 2048 светодиодами и вся большая матрица использует всего один выход контроллера.

Также авторы использовали датчик освещенности для регулировки яркости матрицы, датчик Доплера для обнаружения приближения человека на расстоянии до 5 метров и подсчета количества посетителей объекта, датчик температуры и часы реального времени для вывода информации на экран, модуль SD-карты для записи информации о посетителях и программ спецэффектов.
