Как сделать микро-паяльник?

Для его изготовления нам понадобится:
- шариковая ручка;
- резистор МЛТ-0.5 сопротивлением 5-10 ом;
- кусочек двухстороннего текстолита ~10x30 мм;
- кусочек сталистой проволоки диаметром ~0.8 мм;
- кусочек медной проволоки диаметром 1мм.

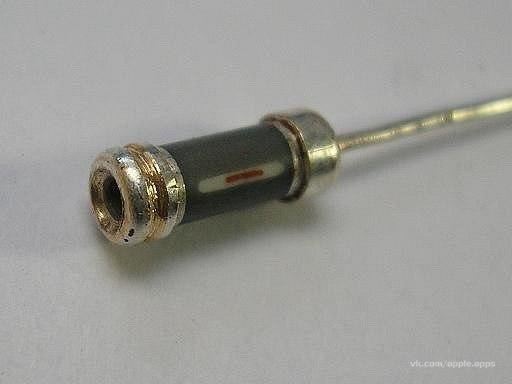

Изготавливаем нагревательный элемент. Сначала нужно снять краску с резистора. Это можно сделать, например, скальпелем, и для облегчения этой процедуры резистор можно немного разогреть, подключив его к регулируемому источнику питания. Затем срезаем одну из ног, вторая нам понадобится в качестве крепления и одного из тоководов. На месте срезанной ноги в передней чашечке сверлим отверстие 1 мм. В самом керамическом корпусе резистора уже есть отверстие примерно такого же диаметра, куда мы будем вставлять жало. Хочу заметить, что такое отверстие есть только в советских резисторах, поэтому импортные нам не подходят. Затем немного раззенковываем отверстие более толстым сверлом, чтобы наше жало не касалось чашечки. Кроме того, в передней чашечке делаем пропил для второго токовода.

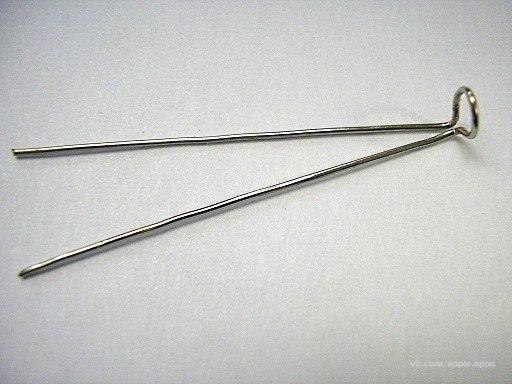

Второй токовод, который будет выполнять еще и функцию крепления нагревательного элемента, я выгнул из пружинки от металлического джека.
Здесь есть два нюанса!
Проволочка должна хорошо лудиться.
Колечко должно одеваться на переднюю чашечку с некоторым усилием.

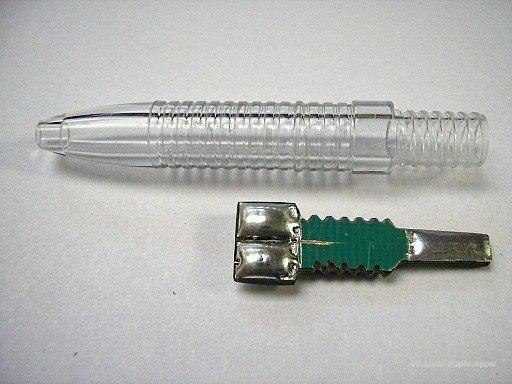

Из двухстороннего текстолита выпиливаем такую платку: передняя ее часть (широкая) - для припаивания тоководов и рассеивания тепла, которое так же по ним будет поступать; средняя - для крепления платки в корпусе шариковой ручки; третья (самая узкая) - для припаивания проводков и крепления кембрика.

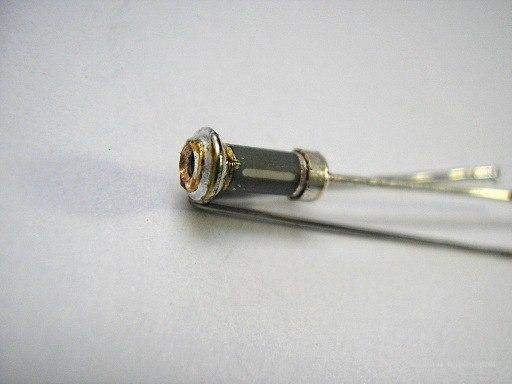

Далее собираем все вместе. Одеваем на переднюю чашечку и припаиваем токовод. Это нужно для обеспечения хорошего электрического контакта, а не для механического крепления.
Припаиваем тоководы к платке. Жало паяльника изготавливаем из медной проволоки. Перед его установкой в отверстие нужно бросить маленький кусочек керамики или слюды, чтобы оно не касалось задней чашечки.

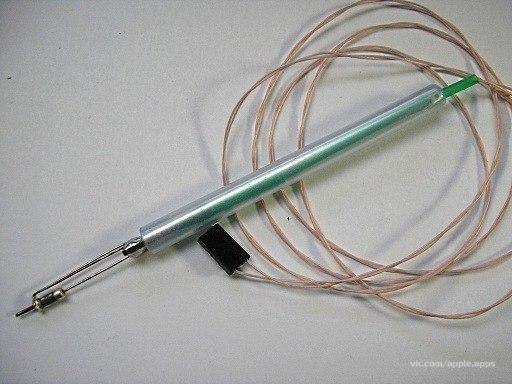

В качестве подводящих проводов лучше всего использовать МГТФ, так как он не плавится при случайном попадании под нагревательный элемент. Для питания паяльника я использую регулируемый БП 1А,0-15В. При сопротивлении резистора 8.5 ом рабочее напряжение 5.5-6В. Технология использования такого паяльника ничем (кроме размеров) не отличается от обычного - обычный припой, обычный флюс, через некоторое время жало нужно зачищать или менять. Кроме пайки микросхем с шагом 0.5 мм и меньше его можно использовать для любых мелких работ.

Автор неизвестен.
