Солнечный коллектор из алюминиевых банок за 7 шагов

Это невероятно простой и недорогой солнечный коллектор для дополнительного отопления дома, который нагревает воздух напрямую. Самое интересное, что солнечная панель почти полностью выполнена из пустых алюминиевых банок!

Корпус для солнечного коллектора выполнен из дерева (фанера 15 мм), а его передняя панель - из Оргстекла / Поликарбоната (вы можете также использовать обычное стекло), толщиной 3 мм. На задней части корпуса установлена стекловата или пенопласт (20мм) в качестве изоляции. Гелиоприемник сделан из пустых банок из-под пива или других напитков, которые окрашены матовой черной краской, устойчивой к высоким температурам. Верхняя часть (крышка) банки специально разработана для обеспечения большей эффективности теплообмена между воздухом и поверхностью банки. (Просьба соблюдать технологию!).

Когда солнечно, независимо от наружной температуры, воздух нагревается в банках очень быстро. Вентилятор возвращает воздух обратно с подогревом воздуха, и в комнате тепло.

1. Готовим банки

Для начала мы собрали пустые банки, из которых составим панели солнечных батарей. Надо мыть банки сразу, как только они начинают распространять запахи. Внимание! Банки, как правило, сделаны из алюминия, но есть также некоторые из железа. Банки могут быть проверены с помощью магнита.

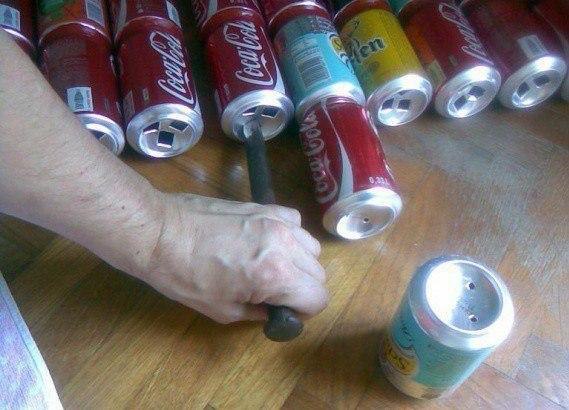

В днище каждой баночки вставляется пробойник (или гвоздь) и делаются аккуратные отверстия, хотя можно и просверлить дрелью. Затем вставляется суппорт и искажается в соответствии с рисунком.

Вместо этого, Вы можете использовать специальные инструменты или большие крестовые отвертки. Верхняя часть банки режется ножницами и изгибается так, чтобы получился «плавник». Его миссия заключается в содействии турбулентному потоку воздуха, чтобы собрать как можно больше тепла от нагретой стенки банки. (Просьба соблюдать технологию!) Всё это необходимо сделать до склеивания банок.

2. Удаляем жир и грязь с поверхности банки

Любое синтетическое средство обезжиривания будет служить достаточно хорошо для этой цели. Обезжиривание выполнять только на открытом воздухе или в хорошо проветриваемом помещении.

3. Садим банки на клей

Лента клея или силикона на банке устойчива к высоким температурам, по крайней мере, до 200 °C. Есть также продукты для склеивания, которые могут выдержать до 280 ° C или 300 ° C. Донышко банки и верх идеально подходят друг к другу, аккуратно нанесите клей. Подробно разрез склеенных банок можно увидеть на рисунке.

Чтобы не промахнуться с вертикалью-горизонталью, лучше заранее сделать шаблон из двух досок, сбитых гвоздями под углом 90 градусов. Шаблон на рисунке, будет оказывать поддержку во время сушки банок в целях получения прямой трубы — солнечного тоннеля.

4. Делаем каркас

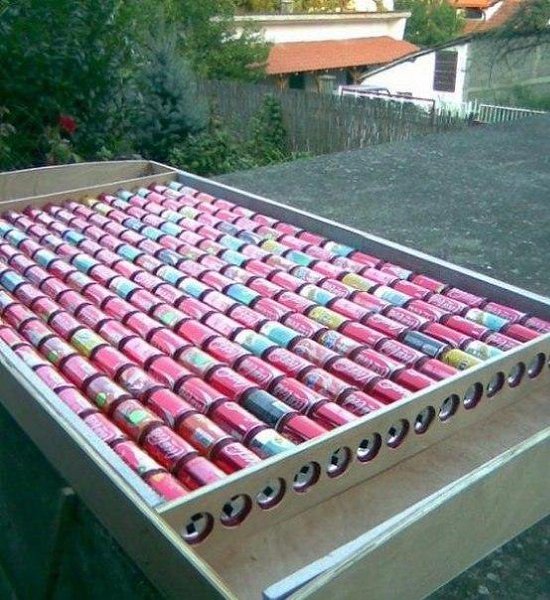

Коробки впускной и выпускной части сделаны из дерева или алюминия, толщиной 1 мм; зазоры в краях закрываются клейкой лентой или термостойким силиконом. Круглые отверстия по размеру банок выполнены специальной насадкой на дрель, или буром.

5. Склеиваем коробку

Клей сохнет очень медленно. Не забудьте дать ему высохнуть в течение хотя бы 24 часов. Корпус Гелиоприемника сделан из дерева. Задняя часть коробки солнечного коллектора – из фанеры. В целях дальнейшего укрепления структуры вы можете сделать внутреннюю стенку.

6. Теплоизоляция солнечного коллектора

Между разделами применяется изоляция – из стекловолокна или пенопласта. Все это закрывается крышкой из тонкой фанеры. Обратите особое внимание на изоляцию вокруг отверстия для входа и выхода воздуха в солнечном коллекторе.

7. Крепление солнечного коллектора

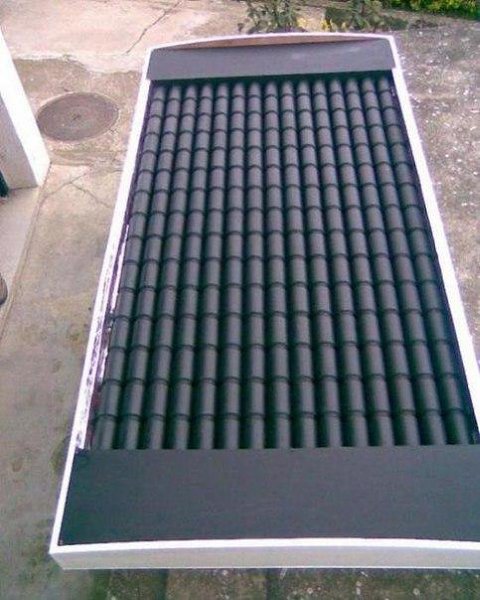

В конце работы Гелиоприемник окрашивается в черный цвет, и помещается в шкаф. Сверху покрывается оргстеклом, тщательно подогнанным к раме. Поликарбонат / Оргстекло должен быть (желательно) слегка выпуклый, чтобы получить большую прочность.

Важное примечание:

Эта конструкция не может накапливать тепловую энергию, которую она производит. Если ночью прохладно, то коллектор лучше закрыть, иначе дом будет остывать. Это может быть решено простым способом — путем установки клапана или задвижки, что позволит уменьшить потери тепла.

Дифференциальный термостат управляет работой вентилятора и включается/выключается. Этот термостат можно купить в магазинах электронных компонентов. Устройство имеет два датчика. Один установлен в верхнее отверстие для теплого воздуха, другой — внутри нижнего канала прохладного воздуха Коллектора. Если Вы грамотно установили порог температуры, солнечный коллектор может производить в среднем около 1-2 кВт энергии для отопления. Это в основном зависит от того, каков солнечный день.

Генеральная репетиция солнечных коллекторов была сделано во дворе перед установкой системы на дому. Это был солнечный зимний день, облаков нет. В качестве вентилятора был использован небольшой кулер, извлеченных из неисправного блока питания к компьютеру. После 10 минут солнечного света от солнечных коллекторов температура воздуха достигала 70 ° C!

После завершения установки коллекторов на стене дома, когда температура окружающего воздуха от -3 ° C, от солнечного коллектора выходило 3 м3/мин (3 кубических метров в минуту) нагретого воздуха. Температура нагретого воздуха поднялась до +72 ° C. Температура измерялась с помощью цифрового термометра. Для расчета мощности Коллектора солнечной тепловой энергии, мы взяли воздушный поток, а средняя температура воздуха — на выходе из блока. Расчетная сила, которую дал солнечный Коллектор, составляла примерно 1950 Вт (ватт), что почти в 3 л.с. (3 л.с.)!

Вывод:

Учитывая, что результаты вполне удовлетворительны, можно сделать вывод, что эти самодельные солнечные панели, безусловно, стоит изготавливать. Коллекторы, по крайней мере, может быть использованы для дополнительного пространства, в котором вы проживаете, и ваша задача состоит в разработке и понимании, какая экономия может быть достигнута.
