Устройство плоской кровли из СИП: преимущества технологии

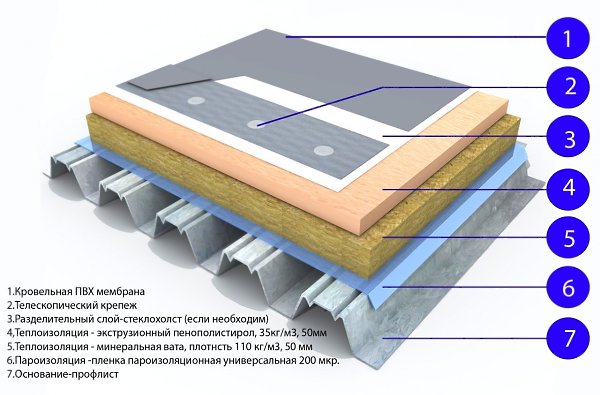

Структура плоской кровли
Принято считать, что возведение стен и перекрытий — единственное назначение СИП. Однако прочности и несущих свойств этого строительного материала достаточно, чтобы выдерживать не только снеговые, но также и ограниченные эксплуатационные нагрузки. Структура из несжимаемого наполнителя в двухсторонней жёсткой оболочке имеет практически ту же механическую модель восприятия нагрузок, что и железобетонное изделие. Это в значительной мере облегчает расчёт прочности конструкции.

Существует две методики устройства плоской композитной кровли. Первая подразумевает использования панелей в оболочке из древесно-стружечных материалов с наполнителем в виде минеральной ваты. Панели укладываются на каркасную поддерживающую систему, сверху последовательно обустраиваются гидроизоляция, дистанционная обрешётка и покрытие кровли. Технологически этот вариант более сложный, слишком велико влияние человеческого фактора, однако качество используемых материалов оказывают минимальное влияние на итоговый результат. Как правило кровля такой конструкции обходится дешевле.

Второй тип плоской крыши состоит из панелей в металлической оболочке. Кровельное оцинкованное железо покрыто декоративным и защитным полимерными слоями, фактически наружная оболочка — это профилированный лист. Такие панели имеют гораздо большую длину и позволяют накрывать пролёты протяжённостью до 6 м. При такой структуре кровли очень многое зависит от качества защитно-декоративного покрытия, правильного профиля замков, наличия адекватных средств герметизации.

ППреимущества технологии
Устройство любой кровли из СИП-панелей относится к категории быстрого строительства, зачастую средний объект удается покрыть за две рабочих смены, то есть в течение летнего светового дня, если все делать самому. При этом срок службы большинства подобных крыш составляет более 50 лет.

Основной плюс плоской кровли из панелей — хорошие теплосберегающие качества. Полностью устраняется воздушная конвекция, при этом толщина утеплителя может достигать 250–300 мм, за счёт чего под композитной крышей можно чувствовать себя в абсолютном комфорте, даже находясь в северном регионе с суровыми зимами. Очень важно, что наполнение кровли утеплителем производится фабрично, а любые мосты холода полностью исключены.

Хотя в целом возможность устройства плоской кровли из СИП не зависит от типа и структуры стен, свои условия может диктовать система управления внутренним климатом. Панели непроницаемы для пара и газов, соответственно влажность и углекислота в помещениях постоянно будут накапливаться. Придётся всерьез озаботиться продуманным устройством вентиляции, но это абсолютно стандартная практика в современном строительстве. Другая особенность в том, что вес от кровли нужно распределять по всем стенам, что в каменных зданиях реализуется заливкой армопояса, а в каркасных — за счёт ригелей и поддерживающих ферм.

ККакие СИП выбрать
Покупка панелей нужного типа стоит первым пунктом в инструкции по устройству композитной кровли. В зависимости от свойств материала, может использоваться разная схема монтажа, также отличается набор технических решений. Необходимые панели носят название кровельных, для рассматриваемых целей пригодны всего два типа.

Если кровлю предполагается покрывать наплавляемой изоляцией, битумной черепицей, фальцевыми листами и прочими материалами, подходящими для эксплуатации при малых уклонах, лучше отдать предпочтение панелям с двухсторонней оболочкой из OSB 3 или 4 класса. Очень важно, чтобы связующим внутренней оболочки панелей был синтетический воск, наружные же должны пропитываться карбамидно-формальдегидными смолами. Это оптимальный вариант, но возможны и иные вариации, нужно лишь помнить, что внутренняя часть панелей не должна выделять летучие вещества.

Металлические панели образуют практически готовую поверхность чернового потолка и полностью завершённое покрытие кровли. Главное отличие таких материалов — тип защитного покрытия (наиболее предпочтительны Пурал, Пластизол, PVDF) и конструкция соединительного замка. Последний должен иметь контрборт, предотвращающий просачивание влаги в стык, либо быть рассчитанным на завальцовку. Во многих импортных панелях вместо механического клапана используется система уплотнительных лент, но качественно реализованных по этой схеме материалов на отечественном рынке немного.

В качестве утеплителя обязательно должны использоваться только PUR, минеральная вата и полиизоцианурат. Применение ППС при утеплении кровли не допускается ни в каком виде. Качество утеплителя на срезе плиты — главный признак качества всего материала. На нём не должно быть крупных полостей, крошащихся участков и следов замятия. При этом рекомендуется проверить равномерность заполнения, воткнув вдоль плиты тонкую металлическую спицу.

УУстройство армопояса и несущей системы
По времени наиболее затратный этап строительства плоской кровли — сооружение несущей системы поддержки панелей. В некоторых случаях длины материала достаточно, чтобы перекрыть весь проём целиком, однако при этом необходимо добиться равномерного распределения нагрузки на боковые стены, а при необходимости — укрепить места соединений.

Для зданий из кирпича и блочных материалов рекомендуется устройство армопояса. В отличие от завершающего венца под перекрытиями, такая конструкция отливается по наклонной опалубке. Оба борта должны быть выставлены строго параллельно.

Сначала опалубка заполняется до уровня нижней точки опоры, на схватывание отдается около 2–3 часов. После борта боковых лент накрывают крышками из ОСП длиной 1–1,5 м в зависимости от уклона. Армопояс заливают поэтапно, попутно перемещая крышки к верхней части. На 2–3 день после заливки с ленты нужно убрать облои и сошлифовать крупные неровности заподлицо с опалубкой. Армопояс — серьёзный тепловой мост, чтобы снизить теплпотери, бетонную ленту разделяют продольными перегородками из пенополистирола, соответственно армирующий каркас вяжется в несколько параллельных линий.

В каркасных зданиях на верхнюю и нижнюю стены укладывают мощные ригели квадратного сечения, которые должны накрывать всю толщину ограждающей конструкции. Часто можно встретить энергосберегающие ригели, имеющие вертикальную перфорацию в шахматном порядке. После образования верхней и нижней линии, формирующих плоскость опоры, их связывают между собой односкатными фермами трапецеидального очертания. Чтобы образовать наклонную плоскость над ригелями, сверху к ним крепят брус, подрезанный под клиновидный профиль.

Если длины панелей недостаточно, чтобы перекрыть весь пролёт, по линиям стыковки должны быть смонтированы поддерживающие балки с шириной пятна контакта не менее 200 мм. В каменных зданиях используют металлические фермы или стальной двутавр в зависимости от того, что более экономически целесообразно. В деревянных домах поддержка выполняется фермами со встречным косым заполнением. При необходимости поддержка самих балок может быть выполнена стальными трубами или стойками из бруса, которые впоследствии прячутся в толще капитальных перегородок.

ММонтаж перекрытия
Плоское кровельное перекрытие — это достаточно простая система. В случае с панелями в деревянной оболочке, их крепят к системе поддержки с помощью угловых кронштейнов из оцинкованной стали. Перед установкой очередной панели на торцы наносится несколько продольных жгутиков монтажной клей-пены. Если стыки удаётся скрепить накладными планками с нижней стороны, на наружную поверхность можно сразу крепить гидроизоляцию и монтировать покрытие кровли. В ином случае нужно сначала установить сплошную обрешётку: OSB под профлист, фальцевое железо и битумную черепицу, либо стекломагнезитовые плиты под наплавляемую кровлю.

Металлические панели монтировать проще: замки на их торцах обеспечивают достаточную прочность соединений, но при этом стыки должны герметизироваться. В зависимости от рекомендаций производителя, герметизация может выполняться либо посредством всё той же клей-пены, либо закладкой резино-полимерных ПСУЛ.

ННа что обратить внимание
При монтаже панельной кровли очень важно обеспечить правильную защиту торцов пирога. Для деревянных панелей она выполняется обшивкой из ОСП: плиту нарезают на доски шириной по толщине панели, а затем крепят на саморезы и битумную мастику. Нужно добиться, чтобы оболочка была абсолютно герметичной, для чего также не будет лишним промазать мастикой все продольные и поперечные швы.

Для металлических панелей герметизация верхнего и боковых торцов выполняется Г-образными или П-образными ветровыми планками из кровельного железа. Поперечные стыки зачастую имеют вылет металлического покрытия, однако важно следить, чтобы длина перехлеста не была меньше допустимой для имеющегося уклона. Нижний стык закрывается П-образной планкой, у которой одна из кромок не завальцована: ей накладка заводится в тело панели вплотную к верхней металлической оболочке на глубину 100–150 мм. Снизу планка прилегает к наружной плоскости оболочки и крепится к ней саморезами с уплотнительной шайбой.

Как правило верхний и продольные торцы панелей немного смещают внутрь относительно наружной плоскости стен. При этом по бокам и сверху возводится прямой парапет, который обеспечит целостность фасада и дополнительную защиту пирога кровли. Но при этом обязательно нужно накрывать отливными планками места примыканий панелей к отбортовке крыши.
