Армирование фундамента

Для правильного армирования фундамента частного дома необходимо выполнить расчет арматуры, её грамотную укладку и вязку. Неверный расчет приведет к повреждению фундамента или к лишним затратам. Армирование фундамента требует проработки структуры каркаса из арматуры, выбора и расчета сечения, длины и массы профильного проката. Недостаточность арматуры ведет к снижению прочности и вероятному нарушению целостности здания, а её переизбыток — к неоправданно завышенным расходам на этот этап.

Что нужно знать об арматуре

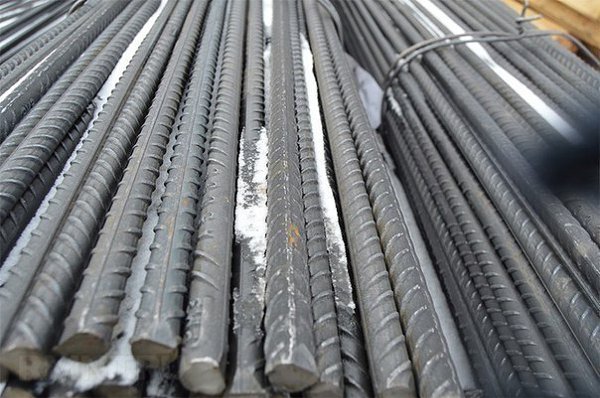

При усилении бетонного основания используется два вида строительной арматуры:
класса A-I — гладкая;
класса A-III — ребристая.
Армирование фундамента: расчет арматуры, укладка и вязка
Гладкая арматура используется в ненагруженных зонах. Она только формирует каркас. Ребристая арматура, благодаря развитой поверхности, обеспечивает лучшую адгезию с бетоном. Такие прутки применяются для компенсации нагрузки. Поэтому диаметр такой арматуры, как правило, больше, чем у гладкой, в пределах того же фундамента.
Диаметр прутка зависит от типа почвы и массы сооружения.

Если предполагается строительство деревянной одноэтажной постройки на плотном грунте, можно принимать табличные значения диаметров арматуры. Если же дом массивный, а почвы пучинистые, диаметры продольной арматуры берутся в пределах 12–16 мм, в исключительных случаях — до 20 мм.
В расчетах вам пригодятся сведения об арматуре из ГОСТ-2590–2006.
*************************************************************
Диаметр проката, мм - Площадь поперечного сечения, см2 - Удельная теоретическая масса, кг/м - Удельная длина, м/т
*************************************************************
6 0,283 0,222 4504,50
8 0,503 0,395 2531,65
10 0,785 0,617 1620,75
12 1,131 0,888 1126,13
14 1,540 1,210 826,45
16 2,010 1,580 632,91
18 2,540 2,000 500,00
20 3,140 2,470 404,86
22 3,800 2,980 335,57
**************************************************************
Расход арматуры при различных типах фундамента

Различные по конструкции фундаменты отличаются площадью, по которой распределяется нагрузка от строения. Для каждого вида расчет количества арматуры выполняется по своим требованиям. Для корректного сравнения расчет всех фундаментов проведём для следующих размеров дома:
ширина — 6 м;
длина — 8 м;
длина несущих стен — 14 м.

Расчет арматуры для плитного фундамента

Это самый материалоёмкий тип фундаментов. В бетоне располагают два уровня арматурных решеток, расположенных ниже верхней и выше нижней границы плиты на 50 мм. Шаг укладки зависит от воспринимаемых нагрузок. Для домов из камня/кирпича ячейка каркаса обычно составляет 200х200 мм. В точках пересечения арматуры верхний и нижний уровни каркаса связываются вертикально расположенными прутками.
Армирование фундамента: расчет арматуры, укладка и вязка
Арматурный каркас плитного фундамента
Произведем расчет арматуры для нашего эталонного дома (см. выше).
1. Горизонтальная арматура, O 14 мм, рифлёная.
8000 мм / 200 мм + 1 = 41 шт. длиной 6 м.
6000 мм / 200 мм + 1 = 31 шт. длиной 8 м.
Всего: (41 шт. х 6 м + 31 шт. х 8 м) х 2 = 988 м — на оба уровня.
Масса 1 пог. м прута O 14 мм — 1,21 кг.
Суммарная масса — 1195,5 кг.
2. Вертикальная арматура, O 8 мм, гладкая. Для толщины плиты 200 мм длина прутка составит 100 мм.
Количество пересечений горизонтальной арматуры: 31 х 41 = 1271 шт.
Общая длина: 0,1 м х 1271 шт. = 127,1 м.
Масса: 127,1 м х 0,395 кг/м = 50,2 кг.
3. В качестве вязальной обычно используют термообработанную проволоку O 1,2–1,4 мм. Так как место одного соединения, как правило, перевязывается два раза — сначала при укладке горизонтальных прутков, затем — вертикальных, общее количество проволоки удваивается. На одно соединение нужно ориентировочно 0,3 м тонкой проволоки.
1271 шт. х 2 х 0,3 м = 762,6 м.
Удельная масса проволоки O 1,4 мм — 12,078 г/м.
Масса проволоки: (762,6 м х 12,078 г/м) / 1000 = 9,21 кг.
Так как тонкая проволока может порваться/затеряться, приобретать её нужно с запасом.
Общее количество материалов для армирования плитного каркаса
*****************************************************
Диаметр, мм Расчетная длина, м (без запаса) Расчетная масса, кг (без запаса)
*****************************************************
14 988 1 195,5
8 127,1 50,2
1,4 381,3 9,2
ИТОГО: 1 254,9
*****************************************************

Расчет арматуры ленточного фундамента

Ленточный фундамент — это железобетонные балки, расположенные под всеми несущими стенами. В нем присутствуют прямые участки, углы и «тройники». Расчет выполняется для прямых участков с небольшим запасом на усиление углов. Принимаем ширину ленты — 400 мм, глубину — 700 мм.
Армирование фундамента: расчет арматуры, укладка и вязка

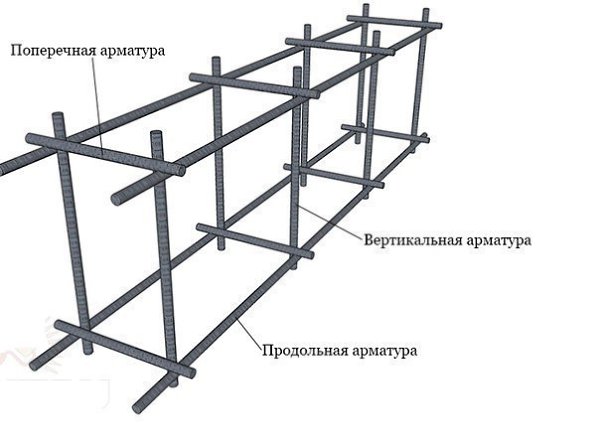

Схематическое изображение прямого участка ленточного фундамента
Армирование фундамента: расчет арматуры, укладка и вязка

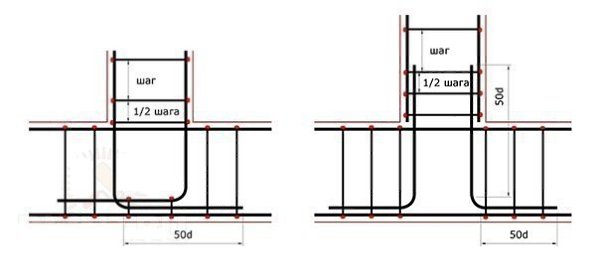

Место стыка несущих внутренней и наружной стен
Армирование фундамента: расчет арматуры, укладка и вязка

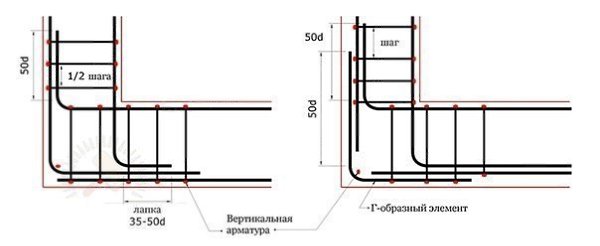

Наружный или внутренний угол наружных стен
Армирование ленточных фундаментов также двухуровневое. Для продольных участков используется пруток класса A-III, а для вертикальных и поперечных (хомутов) — пруток класса A-I. Сечение арматуры принимается для ленточных фундаментов несколько ниже, чем для плитных, при тех же условиях строительства.
Произведем расчет арматуры для выбранного в качестве примера эталонного здания (см. выше).
1. Горизонтальная продольная арматура, O 12 мм, рифленная. Для ширины ленты 400 мм достаточно уложить по два прута в каждом из двух уровней. Для более широкой ленты следует укладывать по 3 прута.
Протяженность всех лент: (8 м + 6 м) х 2 + 14 м = 42 м.
Общая длина арматуры: 42 м х 4 = 168 м.
Масса арматуры: 168 м х 0,888 кг = 149,2 кг.
С учетом усиления углов масса прутков составит 160 кг.
2. Вертикальная арматура O 8 мм, гладкая. Для глубины ленты 700 мм длина прутка составит 600 мм. Расстояние между вертикальными прутками по длине ленты принимаем 500 мм.
Количество прутков: 42 м / 0,5 + 1 = 85 шт.
Общая длина прутков: 85 шт. х 0,6 м = 51 м.
Масса прутков: 51 м х 0,395 кг/м = 20,1 кг.
3. Горизонтальная поперечная (хомут) арматура O 6 мм, гладкая. Для ширины ленты 400 мм длина прутка составит 300 мм. Расстояние между поперечными прутками по длине ленты принимаем 500 мм.
Количество прутков: 42 м / 0,5 + 1 = 85 шт.
Общая длина прутков: 85 шт. х 0,3 м = 25,5 м.
Масса прутков: 25,5 м х 0,222 кг/м = 5,7 кг.
4. Вязальная проволока. Расчет при увязке каждого соединения одной проволокой O 1,4 мм:
Количество узлов: 85 х 4 = 340 шт.
Общая длина: 340 шт. х 0,3 м = 102 м.
Общая масса: (102 м х 12,078 г/м) / 1000 = 1,23 кг.
При вязке узлов за два раза масса проволоки составит 2,5 кг.
*******************************************************************
Общее количество материалов для армирования ленточного каркаса
*******************************************************************
Диаметр, мм Расчетная длина, м (без запаса) Расчетная масса, кг (без запаса)
12 180,2 160
8 51 20,1
6 25,5 5,7
1,4 104 2,5
ИТОГО: 188,3
*******************************************************************
Расход металлических элементов для столбчатого фундамента

Такой фундамент представляет собой опоры, нижняя часть которых находится ниже зоны промерзания, и опирающийся на них ленточный фундамент. Для глубины промерзания — 1,5 м, высота столбов составляет 1300 мм (см. рис.), т. е. их основание находится ниже уровня почвы на 1700 мм.
Армирование фундамента: расчет арматуры, укладка и вязка

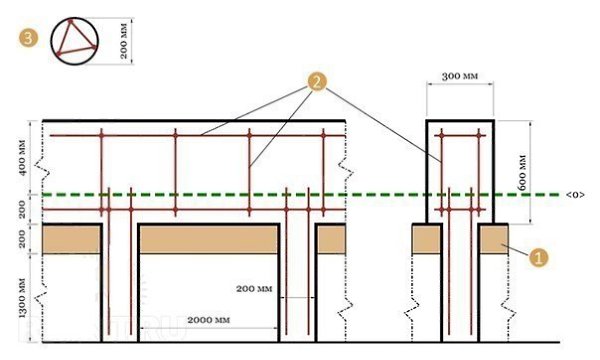

Расположение арматуры в столбчатом фундаменте, вид сбоку: 1 — песчаная подушка; 2 — арматура O 12 мм; 3 — армирование сваи
Столбы устанавливаются в углах здания и вдоль ленты через каждые 2–2,5 м.
Выполним расчет количества прутьев для конфигурации дома, взятого в качестве примера (см. выше). Для этого нужно рассчитать количество арматуры для столбов и просуммировать с результатом расчета для ленточного фундамента.
В столбах нагружены только вертикальные прутки, горизонтальные служат для формирования каркаса. Столб диаметром 200 мм укрепляют четырьмя вертикальными арматурами. Количество столбов: 42 м / 2 м = 21 шт.
1. Вертикальная арматура O 12 мм, рифленная.
Общая длина арматуры: 21 шт. х 4 шт. х 1,3 м = 109,28 м.
Масса арматуры: 109,29 м х 0,888 кг = 97,0 кг.
2. Горизонтальная арматура O 6 мм, гладкая. Для перевязки нужно расположить горизонтальные хомуты на расстоянии не более 0,5 м. Для глубины 1,3 м достаточно трёх уровней перевязки. Вертикальные участки расположены друг от друга на расстоянии 100 мм. Длина каждого горизонтального отрезка — 130 мм.
Общая длина горизонтальных прутков: 21 шт. х 3 шт. х 4 шт. х 0,13 м = 32,76 м.
Масса прутков: 32,76 м х 0,222 кг/м = 7,3 кг.
3. Вязальная проволока. В каждом столбе три уровня горизонтальных прутков, которые обвязывают четыре вертикальных.
Длина вязальной проволоки в расчете на один столб: 3 шт. х 4 шт. х 0,3 м = 3,6 м.
Длина проволоки на все столбы: 3,6 м х 21 шт. = 75,6 м.
Общая масса: (75,6 м х 12,078 г/м) / 1000 = 0,9 кг.
Общее количество материалов для армирования столбчатого фундамента с учетом ленточного каркаса
************************************************
Диаметр, мм Расчетная длина, м (без запаса) Расчетная масса, кг (без запаса)
************************************************
12 289,49 257
8 51 20,1
6 58,3 12,9
1,4 179,6 3,4
ИТОГО: 293,4
************************************************

Способы и приёмы соединения арматуры

Для соединения перекрещивающихся прутов применяют сварку и вязание проволокой. Для фундаментов сварка не лучший способ монтажа, так как ослабляет конструкцию из-за нарушения структурной целостности и риска коррозии. Поэтому, как правило, армированный каркас «вяжут».
Это можно сделать вручную с помощью клещей или крючков, а также специальным пистолетом. С помощью клещей вяжут неотожженную проволоку большого диаметра.
Армирование фундамента: расчет арматуры, укладка и вязка

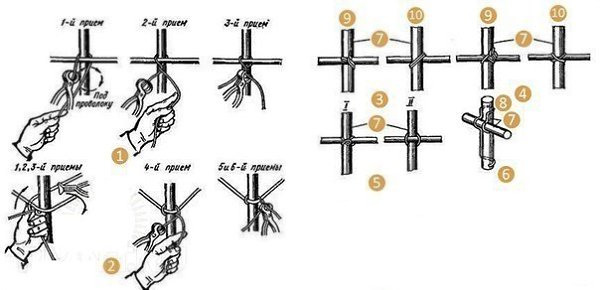

Приёмы ручной вязки арматуры с помощью клещей: 1 — вязка проволокой в пучках без подтягивания; 2 — вязка угловых узлов; 3 — двухрядный узел; 4 — крестовый узел; 5 — мертвый узел; 6 — скрепление стержней соединительным элементом; 7 — стержни; 8 — соединительный элемент; 9 — вид спереди; 10 — вид сзади
Для тонкой отожженной проволоки удобнее использовать крючки: простой или винтовой.
