Цветомузыка своими руками

Как-то в голову мне пришла мысль соорудить цветомузыку, мигающий в такт музыки. Посмотрев несколько электрических схем цветомузыкальных устройств, решил, что все они для меня немного сложны, т.к. мои познания в электронике заканчиваются на уровне школьной программы. Но я не отчаивался и обратился к хорошему знакомому, который подсказал мне как я смогу сделать цветомузыку своими руками. Схема получилось действительно очень простой, и я собрал ее за 40 минут

Для нашей цветомузыки, нам понадобиться:
...12В адаптер (можно использовать и батарейку)
...3,5 кабель от наушников
...Транзистор КТ817 (ну или подобного типа)
...5-ти миллиметровый светодиод (цвет и количество можете выбрать на свой вкус)
...Плексиглас (оргстекло) – мне хватило формата А4)
...Мелкая наждачная бумага
...Электрический провод
...Клеящий термопистолет

Для начала необходимо изготовить сам короб

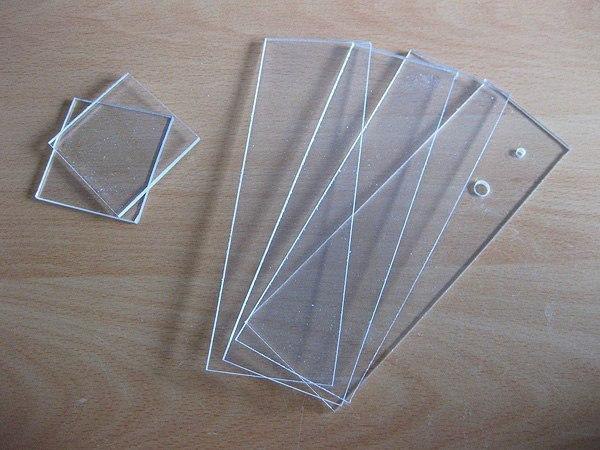

Я разметил пластину как показано на фотографии
У меня получилось 4 пластины размером 15х5 см и 2 пластины размером 5х5 см
Конечно же, Вы можете сделать свой собственный короб, каких угодно размеров

Желательно все вырезать как можно ровнее, т.к. далее все пластины будут сочленяться вместе, и любая кривизна или перекос будет очень хорошо видны
В одной из пластин, которая будет задней стенкой короба цветомузыки, просверлите 2 отверстия.
Одно для кабеля наушников, а второе для установки гнезда питания
Все детали короба для будущей цветомузыки готовы
Для получения более красивого эффекта стенки короба необходимо заматировать

Возьмите мелкую наждачную бумагу и круговыми движениями обработайте все панели короба
Затем таким же способом обработайте линзы светодиодов
Соберите корпус короба, соединив панели с помощью клеящего термопистолета

Для начала рассчитайте, сколько Вам понадобиться светодиодов по следующей формуле
Выходное рабочее напряжение адаптера / номинальное рабочее напряжение одного светодиода = необходимое количество светодиодов
Используя 12 вольтовый адаптер у меня получилось следующее:
12В / 3В = 4 шт

Но следует обратить внимание на следующие вещи:
- сейчас в продаже есть огромное количество светодиодов, различающихся не только по цвету свечения, а так же по номинальному рабочему напряжению и току. Использовать в данной схеме мощные светодиоды не рекомендуется.
- так же не рекомендуется использовать в данной схеме для питания светодиодов источники питания с напряжением выше 12 В

Теперь разберемся с аудио проводом. Я использовал провод от старых наушников
под оплеткой он имеет 3 жилы: общий провод и 2 провода на правый и левый канал (у меня — красный и белый). При сборке схемы нам понадобиться только 2 жилы – это общий провод и один из каналов (например, левый), второй канал останется не задействован

Приступим к сборке схемы
Для более понятного представления я нарисовал наглядную схему
на ней хорошо видно как необходимо соединить детали
перед началом сборки проденьте аудио шнур в отверстие на задней стенке короба цветомузыки
соберите схему и проверьте ее на правильность монтажа

Небольшие пояснения по сборке схемы:
- в аудио шнуре используется только 2 провода центральный (обычно без оплетки, на схеме желтый) и один из каналов (правый или левый, на схеме красный)
- будьте внимательны при монтаже транзистора. Не перегревайте его сильно паяльником и не путайте его выводы (Э – эмиттер, Б – база, К – коллектор)
- светодиоды так же имеют полярность – не перепутайте

Если все правильно, проверьте работу схемы, подключив аудио штекер к выходу вашего аудиоустройства, отрегулировав громкость на необходимую чувствительность
закрепите штекер питания с помощью клеящего термопистолета

Установите верхнюю пластину и закрепите ее

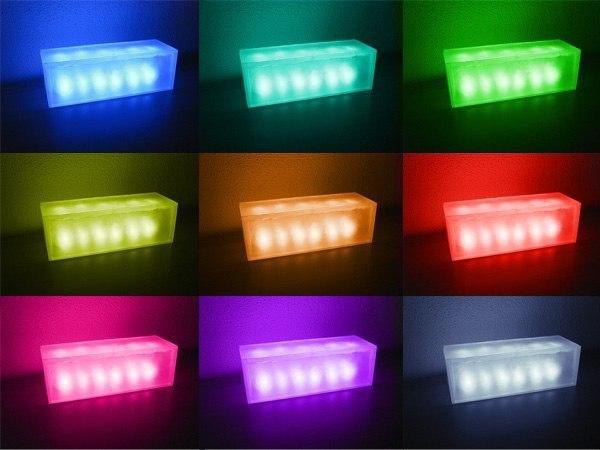

подключите питание и аудио шнур, включите на аудиоустройстве свою любимую песню и наслаждайтесь!
