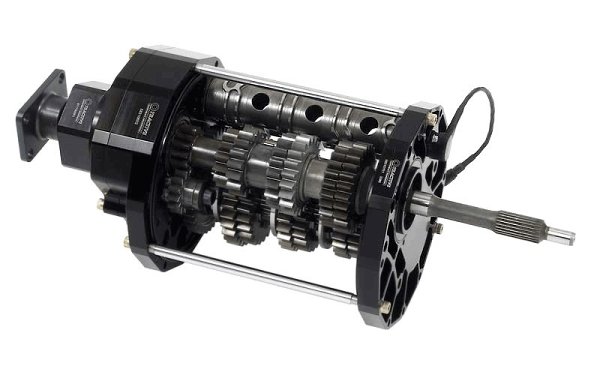

Кулачковая трансмиссия.

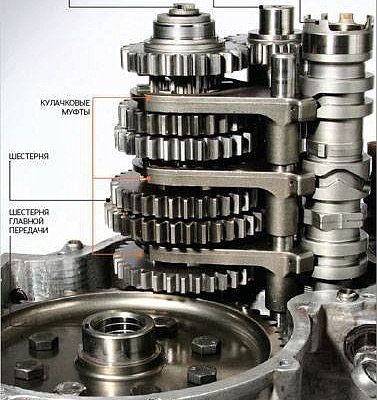

Для достижения высоких динамических и скоростных характеристик автомобиля мало улучшить мотор. Чтобы реализовать его возросшие возможности, нужна и соответствующая коробка передач. Такая коробка должна обладать высокой скоростью переключения, другими передаточными числами, способностью выдерживать высокие нагрузки. Этим требованиям в полной мере отвечают кулачковые КПП, применяемые на всех спортивных автомобилях. Конструкция На первый взгляд может показаться странным, но для того, чтобы изготовить «гоночную» коробку, потребовалось не усложнить, а, наоборот, упростить конструкцию обычной механической КПП. В первую очередь избавились от синхронизаторов. Элемент, облегчающий переключение передач, делает это, по спортивным меркам, недопустимо долго. Кроме того, он слишком хрупок. Вместо синхронизаторов с множеством мелких зубьев зацепление шестерен и муфт обеспечивают имеющиеся на их торцах выступы – кулачки. Количество кулачков невелико – не более 7 на каждой шестерне (муфте), поэтому они входят в зацепление с большим «запасом» по ширине. При их соприкосновении раздается хорошо различимое «клацанье».

Кулачки воспринимают всю ударную нагрузку,

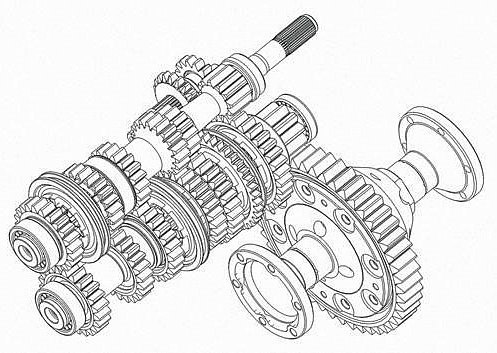

защищая зубья шестерен от поломок при жестких переключениях. Сами шестерни по размеру значительно больше, чем в обычной КПП. Кроме того, применяются не косозубые, а прямозубые шестерни. Чем это вызвано? Прямозубые шестерни имеют меньше потерь на трение (что повышает КПД), проще в изготовлении и не создают осевых нагрузок на валы КПП. Однако они способны передавать меньший крутящий момент по сравнению с косозубыми шестернями такого же размера. Поэтому их и изготавливают большего диаметра. Для более эффективного разгона в «спортивных» коробках применяют сближенные передаточные числа КПП и более длинную первую передачу. В стандартных коробках первая передача выбирается «короткой» из расчета движения в тяжелых дорожных условиях, а не для динамичного разгона. Механизм переключения у кулачковых КПП бывает поисковый или секвентальный (последовательный). Первый практически ничем не отличается от стандартного. Секвентальный позволяет переключать передачи только последовательно, ступень за ступенью, вверх или вниз. В гоночных условиях он намного удобнее и быстрее поискового. Секвентальный механизм в управлении проще, но технически значительно сложнее. Для переключения достаточно сдвинуть рычаг вперед или назад, а номер включенной в данный момент передачи отображается на дисплее. Вилки передач двигает специальный вал, имеющий борозды волнообразной формы. С каждым толчком рычага он прокручивается на определённый градус, при этом вилка, продвигаясь по борозде, включает передачу или «нейтралку».

Другой вариант - при «толчке» рычага происходит поворот специальной оси с кулачками на определенный угол. Один из кулачков сдвигает вилку и выключает передачу, а другой сдвигает другую вилку, которая вводит в зацепление муфту с шестерней следующей передачи. Рычаг переключения делают максимально длинным, чтобы приблизить его к рулю – это позволяет водителю дополнительно сократить время на переключение. Рычаг снабжают механической блокировкой, предохраняющей от случайного включения нейтрали или заднего хода. Для ее отключения необходимо нажать кнопку или скобу. Добиться еще большего выигрыша времени позволяют подрулевые переключатели и гидропривод включения передач. При таком варианте время переключения сокращается до 150 миллисекунд и, кроме того, «гидравлика» делает это более «нежно», продлевая жизнь шестерням. На высшей ступени в иерархии «секвенталок» находятся полуавтоматические КПП. Задача водителя – только вовремя задать момент перехода на другую передачу, а самим процессом переключения управляет автоматика – включает и выключает сцепление, добавляет или сбрасывает «газ» и двигает нужные вилки. Особенности вождения В автомобилях с кулачковой КПП педаль сцепления используется в ходе гонки только для трогания с места. При езде переключение передач производится либо вообще без выжима сцепления, либо с неполным выжимом. Пилот при этом лишь немного отпускает педаль «газа». Вообще, спортсмены пользуются педалями совершенно по-другому, чем обычные водители: правая нога у них постоянно управляет акселератором, а левая - попеременно сцеплением или тормозами. В автомобилях с секвентальной КПП, оборудованной гидроприводом переключения, и полуавтоматической КПП, педали сцепления вообще нет. Водителю нужно только выбрать передачу, толкнув рычаг (или подрулевой лепесток) и в нужный момент резко нажать или отпустить педаль акселератора – таким образом автоматике подается команда на переключение. Если же водитель не выбирал передачу, то рост оборотов двигателя не приводит к автоматическому переключению вверх. Автоматически включается только первая передача – для трогания с места достаточно нажать на акселератор.
