Количество и расположение цилиндров.

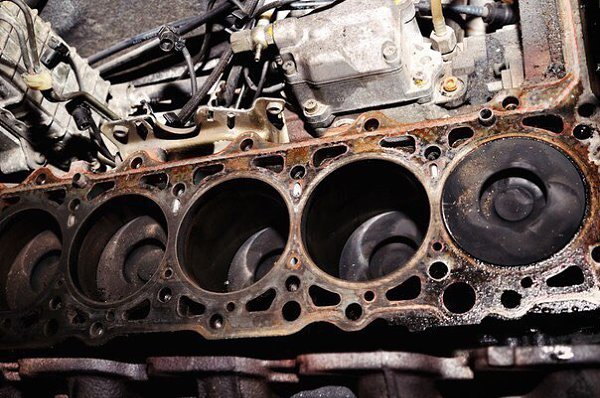

Увеличение количества цилиндров - способ поднять мощность двигателя.

На всем протяжении истории автомобилестроения инженеры преследовали единственную главную цель – получить от двигателя максимальную отдачу. Стараясь достигнуть ее, инженеры экспериментировали с двигателями с разным количеством цилиндров – от 1 до 16.

Любой двигатель характеризуется эксплуатационными свойствами. Полный объем цилиндра равен сумме рабочего объема и объема камеры сгорания, а рабочий объем двигателя (литраж) складывается из рабочих объемов всех цилиндров. Перед конструкторами всегда стоит задача поместить двигатель определенной конфигурации в минимальный объем подкапотного пространства. Двигатели с разным количеством цилиндров обладают своими достоинствами и недостатками.

Одноцилиндровый двигатель внутреннего сгорания.

Одноцилиндровый двигатель - простейшая конструкция с единственным рабочим цилиндром. Одноцилиндровый двигатель полностью не сбалансирован, поэтому его ход неравномерен. У двигателей этого типа наименьшее отношение площади поверхности цилиндра к рабочему объёму. Это важный параметр, так как потери тепла во время работы двигателя минимальны, а значит, КПД у одноцилиндрового двигателя самый высокий.

Недостаток конструкции - в большом напряжении деталей кривошипно-шатунного механизма по сравнению с многоцилиндровыми двигателями. Они работают по двухтактному циклу, в котором рабочие ходы происходят вдвое чаще. На деле это означает, что двигатель работает на очень высоких оборотах, и детали испытывают колоссальные нагрузки. Кроме того, возможности по увеличению объема единственного поршня ограничены порогом возникновения детонации, а значит, повышать объем можно лишь до определенного предела. Из-за этого их качества применение одноцилиндровых двигателей в тяжелых четырехколесных транспортных средствах нецелесообразно. Чаще всего их используют в качестве силовой установки легких мотоциклов или мопедов. Из четырехколесных средств передвижения такие двигатели ставились только на мотоколяски для инвалидов.

Рядный двухцилиндровый двигатель

В этой конфигурации два цилиндра расположены в ряд и вращают общий коленчатый вал.

Так же, как и одноцилиндровый, рядный двухцилиндровый двигатель не сбалансирован и не обеспечивает плавности хода (при работе по четырехтактному циклу). Четырёхтактные двухцилиндровые двигатели неоднократно устанавливались в сверхкомпактные автомобили наподобие Daihatsu Mira. Для решения вопроса с вибрацией в конструкции двигателя применяются балансировочные валы.

Двухтактные двухцилиндровые двигатели нашли очень широкое применение, так как работают без вибрации. Их очень часто можно видеть в конструкции мотоциклов. В прошлом, когда об экономии топлива конструкторам задумываться всерьез не приходилось, нередко можно было видеть двухцилиндровые двигатели достаточно большого объёма.

Рядный трёхцилиндровый двигатель

В этой конфигурации три цилиндра расположены в ряд, поршни вращают один общий коленчатый вал.

Трехцилиндровый двигатель не сбалансирован как в четырехтактном, так и в двухтактном варианте. Его относительная распространенность объясняется простотой в производстве. В четырехтактном варианте двигатель работает не плавно, поэтому требуется применение балансировочного вала. Используется на автомобилях с небольшим рабочим объёмом, таких как Opel Corsa или Pajero Mini, нередко в сочетании с турбиной для увеличения мощности. балансировочный (успокоительный) вал, который вращается со скоростью коленвала, но в обратную сторону и компенсирует момент 1-го порядка.

Рядный четырёхцилиндровый двигатель

Наиболее распространенная в наше время конфигурация двигателя с рядным расположением четырёх цилиндров. Плоскость расположения цилиндров может быть строго вертикальной или находиться под углом, как у некоторых двигателей Volkswagen.

Четырехтактные двигатели L4 не сбалансированы, но, так же как и трехцилиндровые, просты в производстве. Современные рядные четырехцилиндровые двигатели редко имеют рабочий объем более 2,3 – 2,4 литра. Ограничение связано с возрастанием уровня вибраций, поэтому на современных двигателях большого объема часто используются успокоительные валы. Применяется на огромном количестве автомобилей разных марок и моделей.

Рядный двигатель

В этой конфигурации двигателя внутреннего сгорания в ряд расположены пять цилиндров, поршни вращают один общий коленчатый вал. Двигатель этой конструкции не сбалансирован, но при определенном порядке срабатывания цилиндров (1-2-4-5-3) проблема вибрации не возникает.

Рядные пятицилиндровые двигатели нередко встречаются в некоторых моделя Audi и Volkswagen, Mercedes, Honda, Fiat, Daihatsu, Mitsubishi и некоторых других. Впервые в истории легковых автомобилей пятицилиндровый двигатель появился на Audi 100 начала 1980-х.

Рядный шестицилиндровый двигатель

В рядном шестицилиндровом двигателе поршни также вращают общий коленвал. С точки зрения теории, четырёхтактный шестицилиндровый двигатель полностью сбалансирован, так как силы инерции разных цилиндров компенсируют друг друга. К тому же, в отличие от рядного четырехцилиндрового двигателя, силы инерции 2-го порядка также взаимно компенсируются. В итоге шестицилиндровые рядные двигатели просты конструктивно и обеспечивают высокую плавность хода. Опять же, согласно теории, взаимная компенсация всех сил роднит его со схемой V12, которая представляет собой два расположенных под углом друг к другу шестицилиндровых двигателя с единым коленвалом.

V-образный шестицилиндровый двигатель

В этом двигателе применена схема с двумя рядами цилиндров, по три в ряд, и общим коленвалом. Цилиндры расположены под углом друг к другу, чем и обусловлено появление в названии буквы V.

По популярности конфигурация уступает только рядному четырёхцилиндровому двигателю.

Впервые появился на итальянской модели Lancia Aurelia в 1950 году, однако за счет компактности быстро завоевал популярность, особенно в период массового перехода на поперечное расположение двигателя.

V6 не сбалансирован, но успокоительные валы не применяются - проблема вибрации решается дисбалансом коленвала, создаваемым противовесами.

Рядный восьмицилиндровый двигатель

В этой конфигурации в один ряд расположены восемь цилиндров. Поршни, как и в других рядных двигателях, вращают один коленчатый вал.

При определённой настройке восьмицилиндровый двигатель полностью сбалансирован. По сравнению с рядным шестицилиндровым, он совершает больше рабочих циклов за фиксированный отрезок времени, поэтому под нагрузкой показывают более плавный ход.

V-образный восьмицилиндровый двигатель

Восемь цилиндров в этой конфигурации расположены двумя рядами по четыре в ряд. Поршни вращают общий коленчатый вал. V8 – удобная конфигурация для создания компактного двигателя большого объема. Максимальный рабочий объём современного (мелко) серийного двигателя V8 13 литров (суперкар Weineck Cobra 780 cui). С 2006 года в применение V8 объемом 2,4 литра закреплено в техническом регламенте Формулы 1.

Рядный двигатель

Двигатель с рядным расположением десяти цилиндров. Поршни вращают общий коленчатый вал. Десятицилиндровый агрегат полностью сбалансирован, и совершает еще больше рабочих циклов в единицу времени, чем l8, что обеспечивает еще более выраженную плавность хода.

V-образный двигатель

В этой конфигурации два ряда по шесть цилиндров расположены под углом друг к другу. Поршни вращают общий коленчатый вал.

X-образный двенадцатицилиндровый двигатель

В этой конфигурации двенадцать цилиндров расположены в три ряда по четыре цилиндра в ряду. Поршни вращают общий коленчатый вал.

W-образный двенадцатицилиндровый двигатель

В W-образном двигателе три ряда цилиндров расположены рядами по четыре, под углом друг к другу. Поршни также вращают один общий коленчатый вал.

Шестнадцатицилиндровые двигатели

В настоящее время в серийных автомобилях эти двигатели не применяются. В 1930 под брендом Cadillac была выпущена модель V16 с шестнадцатицилиндровым двигателем объёмом 7,3 литра мощностью 185 л.с. V16 оказался единственным серийным легковым автомобилем с двигателем V16.

Значительно позже, в 1987 году, двигатель V16 на автомобиль седьмой серии Е32 в качестве эксперимента установила компания BMW. Рабочий объем двигателя составлял 6,76, а мощность 408 л.с. Чтобы разместить двигатель под капотом, пришлось перенести радиаторы системы охлаждения в багажник.

Под капотом суперкара Bugatti Veyron Vitesse установлен двигатель W16 мощностью в 1200 л. с. при 6400 об/мин. Крутящий момент силовой установки из 4-х блоков по 4 цилиндра в каждом равен 1500 Н·м в пределе 3000—5000 об/мин.
