РАСТЯЖКИ И КАРКАСЫ: УКРЕПЛЯЕМ КОСТИ

• Каркасы сегодня прочно заняли место в ряду самых популярных тюнинг аксессуаров, а про распорки, наверно, не стоит даже и говорить – это вообще относится, чуть ли не к разделу стока. Как это не печально, но многие ставят каркасы и распорки из-за красоты, по принципу хуже не будет…

- Немого теории:

• Кто учился в университете на техническую специальность, не понаслышке знает про предмет «Сопротивление материалов» или «Сопромат». Этот предмет считается одним из самых сложных в высшей школе, благодаря ему наша армия пополнилась не одним взводом молодых солдат. Для тех, кто учился на гуманитарных специальностях и ли просто не учился, рассказываем: сопромат изучает способность материала сопротивляться воздействию на него других тел. В нашем случае материал – это кузов, а другие тела – это дорога, силы инерции и другие побочные дорожные объекты, включая кузова других автомобилей. В купе действие этих факторов приводит к достаточно серьёзным последствиям для кузова вплоть до полной не пригодности автомобиля.

• Приведём яркий пример: большинство бытовой техники продаётся в картонных коробках с вставками из пенопласта по внутреннему периметру. А теперь подумай, если взять просто картонную коробку и начать скручивать, то проблем у тебя с этим точно не возникнет, она легко складывается и мнётся. Теперь заклеим крышки скотчем, она всё ещё мнётся, но уже надо приложить достаточно большое количество усилий. А если вложить продольные распорки из пенопласта, которые прочно упираются в бока, теперь можно засовывать много килограммовую технику, даже забивать гвозди и играть в футбол – не прочный на вид картон без проблем с этим справится.

• Тоже и с автомобилем, но в любом, даже самом жестком кузове, возникают деформации, пускай даже микроскопические. Для ещё одного примера возьмем, скажем, так «не новую» машину отечественного производства и поднимем её на домкрате. В 80% случаев при этом двери заклинит в проёмах, а это значит, что кузов деформировался! Как это влияет на поведение автомобиля? Главная прочностная характеристика автомобильного кузова — это его жесткость на скручивание. Если жесткость кузова невелика, тогда реакции на повороты руля становятся «размазанными» — изгиб кузова и податливость металла в зонах крепления рычагов подвески вносят рассогласование в работу передней и задней подвесок. К тому же постоянное скручивание заставляет кузов стареть интенсивнее. Начинают потихоньку «раскрываться» сварные швы, в образовавшиеся микротрещины пробирается коррозия. В общем, ничего хорошего. Также достаточно сильно на жесткость влияет и тип кузова. В этом плане 3-х дверные хэтчбеки и купе по жесткости намного впереди всех остальных именно из-за формы кузова, обеспечивающего максимальное сопротивление изгибу, ну а самыми мягкими считаются минивэны и универсалы.

• Какие же причины не дают конструкторам добиваться максимально увеличения жесткости? Во-первых, это вес. Чем большим количеством металла мы усилим, тем тяжелее становится автомобиль. В итоге меняем «шило на мыло». Частично ситуацию спасают усилители из легкого карбона, но тут встаёт другая проблема – цена. Не последнюю роль играет и безопасность, ведь зона моторного отсека должна легко деформироваться, а следовательно быть как можно менее жесткой. Конструкторам приходится идти на компромисс и искать баланс в этих показателях. Измеряется крутильная жесткость кузова в ньютон-метрах на градус (Нм/град.- чем больше силы (в ньютонах) приложить, тем на больший угол(в градусах) деформируется кузов .)Чем выше эта величина, тем меньше деформируется кузов от приложенной скручивающей нагрузки

- Пути и способы увеличения жесткости:

• Вариантов увеличения жесткости много и их выбор зависит, прежде всего, от назначения автомобиля и толщины кошелька владельца. Первое это «распорки» или «растяжки».

• Вариантов просто тьма – десятки разновидностей и сотни модификаций. Но всё же можно выделить основные виды: распорка передняя, распорка нижняя, распорка задняя, так же в эту группу можно добавить – «косынки» и «штанги»

- Распорка передняя:

• Это — элемент силовой структуры стоек крепления передней подвески.

• Передние распорки – самый распространённый вид укрепления кузова, его плюсы очевидны – простота установки, небольшая цена, визуальная привлекательность и достаточно сильное увеличение жесткости передней части автомобиля. Их назначение – снижать деформацию и перемещение чашек кузова при повороте автомобиля. Результат установки зависит от автомобиля. Если его конструкция в целом сбалансирована, тогда результат, скорее всего, виден не будет. А для других данное устройство рекомендуется категорически. Например, для ВАЗовского «десятого» семейства. Там «гуляют» не только стойки, а деформируется весь щит передка! Кстати, для него тоже есть специальный усилитель, но об этом позже. На рынке сейчас можно наблюдать изобилие передних распорок, но принципиально различается лишь материал и способ крепления.

- Косынки:

• Обычная распорка работает исключительно на сжатие, но можно заставить работать её и на кручение, для этого чашку дополнительно усиливают ещё одним элементом – косынками( специальными толстыми стальными пластинами). В результате распорка начинает работать ещё и на кручение. Косынками можно так же усилить места колёсных арок, стоек подвески и рёбер жесткости всего кузова, в большинстве своём для этого придётся разобрать почти пол машины, по крайней мере весь салон точно, поэтому этот приём используется в основном на гоночных машинах.

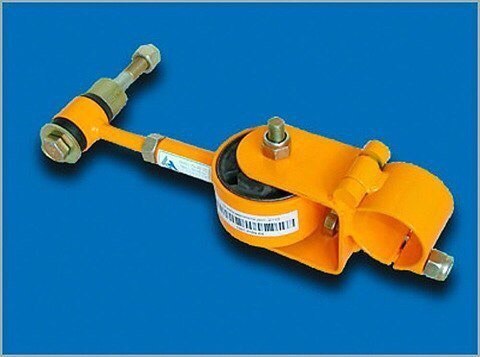

- Штанги:

• Кроме этого к дополнительному элементу передних распорок можно отнести так называемые «штанги». Штанга это особое подвижное крепление соединяющие двигатель и распорку, кроме этой существуют штанги соединяющие двигатель с другими «крепкими» элементами. Работает этот элемент главным образом при торможении двигателем и резких стартах, эффект -уменьшение перемещений силового агрегата при экстремальных нагрузках, уменьшение увода автомобиля при резком троганье с места, уменьшение перемещений рукоятки рычага КПП, ну, и естественно повышение общей жесткости кузова. К недостаткам применения штанг следует отнести повышение уровня шума в салоне автомобиля

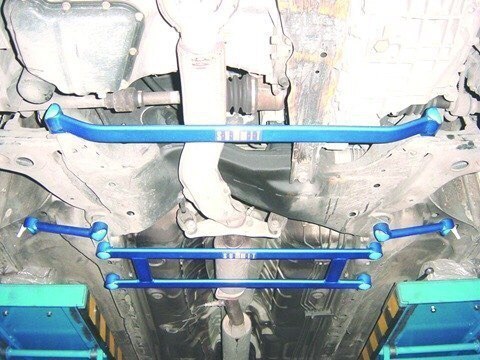

- Нижняя распорка:

• Нижняя распорка уменьшает перемещение кронштейна рычага передней подвески, снижает напряжение, возникающее в кронштейне рычага и соединителе лонжерона с полом. Забирая часть нагрузки на себя, распорка нижняя уводит детали кузова из зоны высоких напряжений. В итоге улучшение управляемости, устойчивости, увеличение срока службы кузова. Установка достаточно трудоёмка.

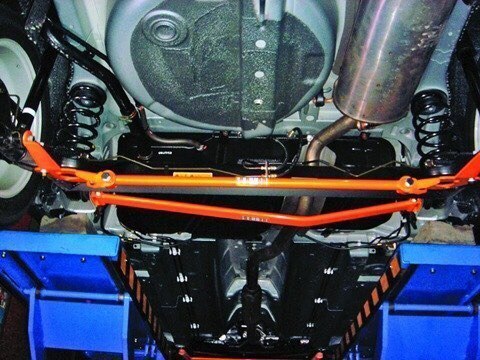

- Задняя распорка:

• Уменьшает перемещение задних стаканов крепления, увеличивает общую крутильную жесткость кузова. Результат: улучшение управляемости, устойчивости. Главное, что надо учитывать: распорка задняя дает эффект лишь в том случае, если она закреплена за силовые элементы кузова, а не за промежуточные элементы (кронштейны крепления сидений, например). Задняя распорка, тоже достаточно легко устанавливается и демонтируется, но есть и отрицательные моменты: во первых это лишнее место в грузовом отсеке, во-вторых есть подводные камни, задняя распорка может увеличить недостаточную поворачиваемость особенно если задняя часть машины укреплена ещё какими-то элементами. Если на машине стоит стоковая подвеска лучше отказаться от укрепления зада или укрепить его только одним усиливающим жесткость элементом.

• Кроме распорок существуют ещё множество путей укрепления кузова – увеличение сварных швов, усиленные подрамники, стабилизаторы поперечной устойчивости и поперечины, различные усиливающие элементы в слабых по жесткости местах, разработанные под конкретную модель и, конечно, каркасы.

- Увеличение сварочных швов и вварные элементы:

• Увеличение сварочных швов. Дело в том, что кузов на конвейере сваривается точечной сваркой, т.е. между точками сварки остаются промежутки. Естественно чем эти точки расположены плотнее, тем жестче конструкция. Однако увеличению их препятствует технологические проблемы в производстве и сложность их выполнения без спец.инструмента. Но эту проблему легко устранить квалифицированному сварщику с достойным оборудованием. Главное не нарваться на неквалифицированного сварщика и не нарушить физику кузова. Так же распространено приваривание новых дополнительных железных элементов в слабые участки кузова.

- Стабилизаторы и поперечины:

• Эти агрегаты присутствуют и в стоке и имеют кучу свойств, которые влияют на управляемость, комфорт, так что обычно на заводских машинах стоят промежуточные, так сказать не слишком мягкие, не слишком жесткие. Варианта по их усовершенствованию два – усиление и замена. Побочные действия – повышение шума, чувствительность к неровностям и всё те же положительные свойства: управляемость и жесткость. Категорический не рекомендуется устанавливать стабилизаторы, поперечины в тандеме с задней распоркой особенно особенна на стоковую подвеску.

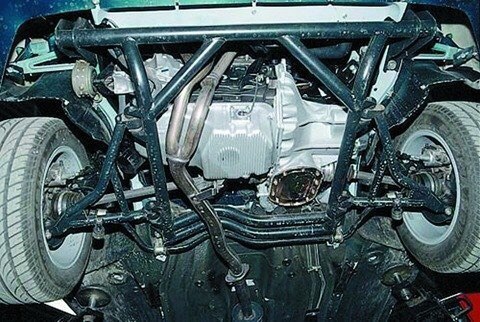

- Подрамники:

• Подрамники во многом схожи со стабилизаторами и поперечинами, разница только в глобальности, для некоторых версий подрамника понадобится серьёзные доработки всего передка автомобиля – переварка и перерезка, переделываются стаканы и даже амортизаторы, а на вид такие работы не слишком дружелюбны. Но зато эффект! Можно полностью изменить геометрию подвески, улучшить стабилизацию за счет увеличения кастора, увеличить колею а как следствие устойчивость и управляемость. Жесткость, естественно, тоже возрастёт.

- Детали под заказ:

• Кроме всего перечисленного есть детали усиливающие кузов конкретного автомобиля в его слабых местах. Эта тема достаточна актуальна для Вазов 10-го семейства их кузов очень слаб, и поэтому усиливать можно буквально каждый сантиметр.

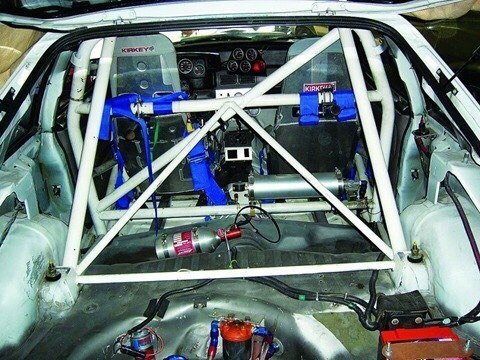

- Каркас безопасности:

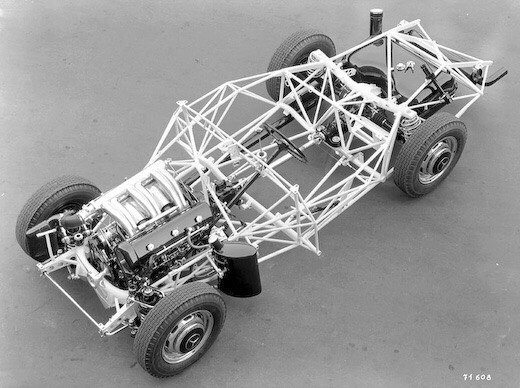

• Каркас, в гоночном автомобиле, выполняет не только свои прямые функции по защите пилота, но и великолепно усиливает кузов. Он обязателен к применению в любом гоночном автомобиле, разница только в его сложности( правда обязанность появилась не так давно в 1994 году, до этого установка каркаса была делом сугубо личным). Каркас представляет собой сочетание жестко соединённых между собой стальных (сталь с временным сопротивлением на разрыв не менее 45 кг/кв. мм) холоднотянутых бесшовных труб, например 30ХГСА. По типу каркасы можно разделить грубо на две категории: омологированные и не омологированные. Первые вы можете установить к себе в автомобиль и вас могут допустить на официальные соревнования. Однако он очень сложен и доставляет определённые трудности, о которых поговорим ниже. Второй тип – это «гражданские» каркасы, попроще и естественно дешевле.

• По типу установки тоже можно выделить два типа – вварные и разборные. Первые ввариваются непосредственно в силовую структуру кузова, т.е. извлечь его оттуда без «болгарки» будет невозможно. Во втором случае в кузов ввариваются только петли, а сами трубы прикручиваются к ним болтами. В этом случае жесткость немного ниже, зато есть возможность снять каркас. Замечу, что почти все машины чемпионатов СССР по кольцевым гонкам 70-80хх годов имели именно съёмный каркас. Трубы (или дуги) в каркасе можно разделить на главные и предохранительные. Встречаются «смешанные» варианты, например, где основной каркас вварен, а дуга около сидений снимается. Изготовить каркас можно и самому (естественно неомологированнный и возможно крайне опасный, а не безопасный), а можно приобрести уже готовый комплект. Главный побочный эффект каркаса — это вес. Средний каркас весит около 40 кг, что, совсем немало. Плюс к этому ухудшение обзорности и посадки-высадки, а также в качестве ремней можно использовать только не эластичные многоточечные ремни. Так что в повседневном пользовании эта вещь будет доставлять определённые трудности, ну, а самой главной проблем является сложность получения техосмотра, если у вас установлен каркас, придётся пройти не дну инстанцию. Каркасы имеют достаточно сложную структуру и различные примочки, типа обмоток труб, которые защищают гонщика от травм, которые может причинить каркас, во время аварии. В гражданском тюнинге каркасы чаще используют для красоты, например, в той же Германии они стоят, чуть ли не на каждой второй тюнинговой машине. Если ты участвуешь в гонках, вопрос о каркасе решается сам собой, но перед установкой его в гражданскую машину, надо сто раз подумать, кроме ухудшения обзорности и физических неудобств, каркас безопасности может сыграть роль каркаса опасности. Если в гонках каркас может спасти от ужасной аварии сохранив жизненное пространство, то в жизни он может убить. Каркасы позволяют избежать одних травматических факторов в пользу других. жизненное пространство сохраняется, но установка каркаса исключает подушки безопасности, а неэластичные многоточечные ремни подвергают пилота при авариях значительным перегрузкам, которые вполне могут убить(например разрыв внутренних органов), но каркас усиливает кузов так сильно, как не один другой элемент, те же болиды WRC есть ничто иное как каркас на который насажены панели кузова и эти факты заставляют задуматься.

- Силовой агрегат жестко соединенный с кузовом:

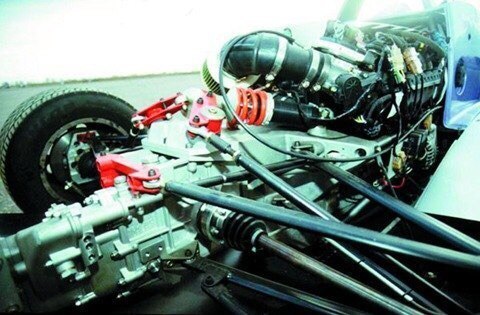

• Еще в автоспорте широко применяется такой приём увеличения жесткости кузова, как включение в его силовую структуру агрегатов, например двигателя, коробки передач и главной передачи. Это значит, что все они жестко соединены с кузовом, что так же очень сильно увеличивает жесткость. Например подобные решения встречаются почти на всех «формулах», в т.ч. наших Формулах «1600» и «Русь». Вообще же родоначальником данной идеи был легендарный Колин Чемпмен, отец-основатель фирмы «Лотус», который впервые воплотил идею в жизнь на Лотусе-25 Формулы-1.

- Народные способы:

• Также существуют народные способы, например: отверстия порогов и лонжеронов заполняются монтажной пеной. Способ дешёвый и сердитый. В плюсах некоторое увеличение жесткости, в минусах – отсутствие вентиляции и, как следствие, повышенная коррозионная активность. Так же при замене данных деталей путём сварки возникает риск пожара.

P.S. На жесткость кузова заметно влияет и то, как именно установлен силовой агрегат. Поэтому разница в результатах бывает выше у автомобилей классической компоновки — там жесткость на кручение повышает балка передней подвески. А вот в переднеприводных машинах с поперечным расположением двигателя и передней подвеской типа McPherson, заметную прибавку может дать… спинка заднего сиденья! Например, в «восьмерках» и «девятках» заднее сиденье увеличивает жесткость кузова примерно на 1000 Нм/град из-за того, что спинка цельная и жесткая, а на многострадальном десятом семействе спинка раздельная и эта 1000Нм испаряется. Поэтому ВАЗ рекомендует владельцам, как можно реже ездить со сложенным задним сиденьем — кузов при этом ослаблен и хуже сопротивляется скручивающей нагрузке. На самом деле в тюнинге можно выделить двух врагов – уменьшение веса и жесткость кузова, а это вещи друг друга взаимоисключающие, так что делайте выводы, борясь за уменьшение веса можно уменьшить жесткость, а что важнее вопрос не однозначный.
