Мост автомобиля.
(Сохрани к себе)!

Мост объединяет между собой два колеса автомобиля на одной оси, соединяет колеса с кузовом, а в случае, если мост ведущий, передает на колеса крутящий момент.

Мост, особенно ведущий - сложный узел из множества деталей, выполняющих разные функции. В картере ведущего моста расположены: главная пара, дифференциал и полуоси. Мост воспринимает на себя все вертикальные, поперечные и продольные нагрузки, которые гасятся упругими элементами подвески - рессорами или пружинами.

Соответственно, мост не имеет жесткой связи с кузовом (рамой) и соединяется с ним при помощи рессор с реактивными тягами или рычагов с пружинами, в зависимости от конструкции. По сути, мост как бы висит на этих элементах, соединенных с кузовом или рамой через резинометаллические втулки.

Типы автомобильных мостов
1)Ведущие
2)Управляемые
3)Управляемые ведущие
4)Поддерживающие

Ведущие мосты бывают передними, задними и промежуточными. Они также делятся на неразрезные и разрезные - в зависимости от типа подвески. Если автомобиль оснащен независимой подвеской, ведущий мост делается разрезным, если подвеска зависимая, мост, как правило, неразрезной.

На легковых автомобилях классической компоновки задний мост ведущий, на полноприводных автомобилях ведущие оба моста.

Управляемый мост

Когда речь идет об управляемом мосте, в подавляющем большинстве случаев имеется в виду передний мост автомобиля с задним или полным приводом. Однако у автомобилей специального назначения (автомобили коммунальных служб, сельскохозяйственная колесная техника, погрузчики др.) передний мост может быть ведущим, а задний мост – управляемым.

Поддерживающий мост

Поддерживающий мост применяется в качестве промежуточного для повышения грузоподъемности автомобиля и служит дополнительным элементом в схеме распределения вертикальной нагрузки на раму или несущий кузов. Такой мост представляет собой прямую балку, на концах которой смонтированы колеса, оснащенную подвеской. Поддерживающие мосты также нашли применение в крупных и тяжелых полуприцепах и прицепах для легковых автомобилей и пикапов (например в "доме на колесах").

Неразрезной ведущий мост

Конструктивно такой мост выполняется пустотелым в виде балки, для размещения в ней узлов трансмиссии: дифференциала, главной пары и полуосей, являющихся приводом к ведущим колесам автомобиля. На концах балки установлены подшипники полуосей и смонтированы фланцы для крепления опорных дисков и тормозных механизмов. На теле балки выполнены площадки под крепления рессор или пружин, а также кронштейны для соединения с подвеской.

Назначение ведущего моста заключается в изменении подведенного крутящего момента и передачи его под прямым углом на ведущие колеса. При прохождении поворота ведущий мост дает возможность ведущим колесам автомобиля вращаться с различными скоростями. Мост также передает тяговое усилие и реактивный момент к раме или несущему кузову автомобиля от ведущих колес, а также воспринимает силу веса и боковые реакции, при движении автомобиля в повороте.

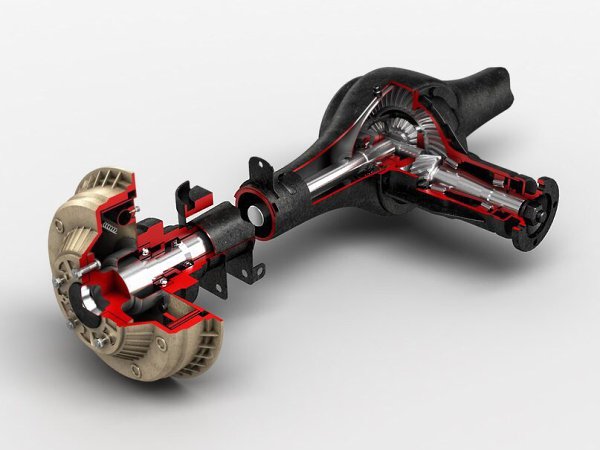

Конструкция неразрезного заднего моста

Задний мост автомобиля включает в себя следующие элементы: картер заднего моста, дифференциал, главную передачу и полуоси привода колес. Картер заднего моста служит для установки необходимых узлов с их заданным взаимным расположением, передающих крутящий момент к ведущим колесам. Вместе с тем картер заднего моста одновременно является элементов подвески задних колес, воспринимающий через подвеску вес автомобиля, передающийся на колеса.

Картер заднего моста выполнен методом штамповки. На концах картера запрессованы и приварены стальные кованые фланцы, которые окончательно обрабатываются после сварки. Фланцы имеют специальные гнезда для установки подшипников полуосей и резьбы для крепления тормозного щита.

В средней части картера моста имеется отверстие впереди для установки редуктора заднего моста (главная передача), а сзади это отверстие закрыто штампованной приваренной крышкой. В крышке расположено маслозаливное отверстие под резьбовую пробку. Снизу картера имеется отверстие для слива масла, которое также закрывается резьбовой пробкой. Обычно в пробке имеется магнитный элемент для сбора металлических продуктов износа, которые удаляются с пробки при смене масла в редукторе.

Подводимое к заднему мосту усилие (крутящий момент) от двигателя через карданную передачу увеличивается главной передачей в редукторе. Помимо этого главная передача изменяет положение оси вращения на 90 градусов посредством передачи момента через шестерни дифференциала на полуоси.

Полуоси выполнены из углеродистой стали 40 и по всей длине закалены ТВЧ для придания им упругих свойств и увеличения их прочности. На концах полуосей имеются отлитые воедино с ней фланцы, к которым крепятся тормозные механизмы и колеса. Внутренняя часть полуосей имеет накатанные шлицы, входящие в зацепление с шестернями дифференциала.
