Трёхмерные принтеры впервые научились печатать оптические линзы

Многие люди спорят о преимуществах и недостатках различных технологий трёхмерной печати. Существует три вида принтеров: FFD (работают с проволокой), SLA (работают со смолой), и SLS (спекают лазером различные порошки). Каждый из них имеет свои сильные и слабые стороны – от цены до функциональных особенностей. Однако последний проект от студии Formlabs открывает целое новое измерение возможностей, связанных с применением принтеров технологии SLA. Дело в том, что им удалось напечатать с их помощью полноценные оптические линзы.

Это потребовало немало усилий и тщательной проработки метода. Дело в том, что принтер не способен напечатать полностью готовые к использованию линзы. Более того — если вы придёте на фабрику, их выпускающую, вы увидите, что линзы требуют большого объёма доводки даже при использовании традиционных методов производства. В данном же случае, принтер создаёт линзу и поддерживающую её структуру, спроектированную так, чтобы подходить к электрическому сверлу. Это позволяет быстро и легко полировать полученные оптические заготовки.

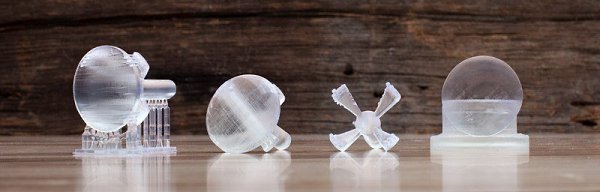

Слева направо: 1. Линза, напечатанная с поддерживающей структурой из прозрачной смолы слоями в 50 микрон. «Подставка» соединяется с линзой двенадцатью ножками толщиной в 1 мм и имеет 6 мм стержень, который подходит к беспроводному сверлу. 2. Выпуклая часть линзы отполирована. 3. Подставка удалена. 4. Отполирована плоская сторона линзы.
